Thorlabs 光电二极管功率探头(C系列) 型号S132C

产品介绍

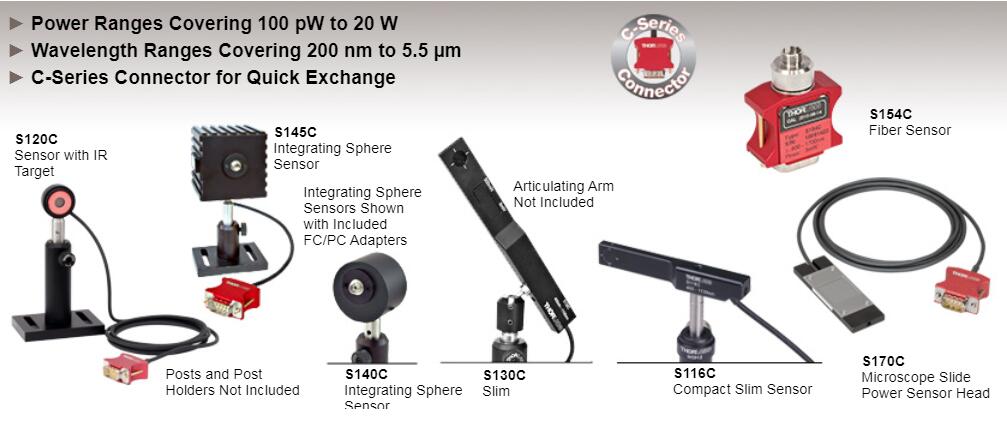

Thorlabs的C系列光电二极管功率计探头具有宽功率和波长范围。这些探头可选标准、chao 薄、显微镜载玻片、积分球和紧凑型光纤耦合版本,满足您的特定应用要求。当需要快速响应时间或高分辨率且不需要平坦光谱响应时,光电二极管功率探头是 zui 佳 选择。

这些光电二极管功率计探头提高了电磁干扰屏蔽性能,还有过热报警传感器防止由探头过热引起的损坏和测量误差(S130C系列超薄探头和S170C显微镜载玻片探头除外)。所有探头(S116C小型探头、S130C超薄探头和S170C显微镜载玻片探头除外)都可以通过一系列光纤转接件连接标准光纤跳线(请见下方)。我们还能根据要求提供其它类型的光纤转接件。


兼容性

本页介绍的光电二极管探头都兼容于C系列功率计表头,包括PM400、PM100D、PM100A和PM100U,S,B。S150C系列光纤探头集成在接头中,直接插入表头即可。

校准

每个探头都单独校准,发货附带可追溯至NIST和PTB的校准证书。包含的数据与用于测试单个探头的光电二极管的校准证书相符。 校准和识别数据存储在探头的接头中,自动下载到探头所连接的功率计表头中。

Thorlabs为我们所有的光电二极管功率探头提供重新校准服务。为了保证测量的准确性,我们建议每年校准一次探头。

所有C系列探头都不兼容非C系列接头老款功率计表头。如果您希望将现有的探头与带C接头的新功率计表头一起使用,我们能提供探头升级服务。请注意:升级后的探头将不兼容旧款非C接头功率计表头。

重新校准服务

我们提供这些光电二极管功率探头的重新校准服务。


产品特性

● 快速响应时间和高分辨率

● C系列接头设计快速连接探头

● 过热报警传感器(S130系列和S170C显微镜载玻片探头除外)

● 单独校准,包含可追溯至NIST和PTB的校准证书及内置校准曲线和探头设置


产品规格

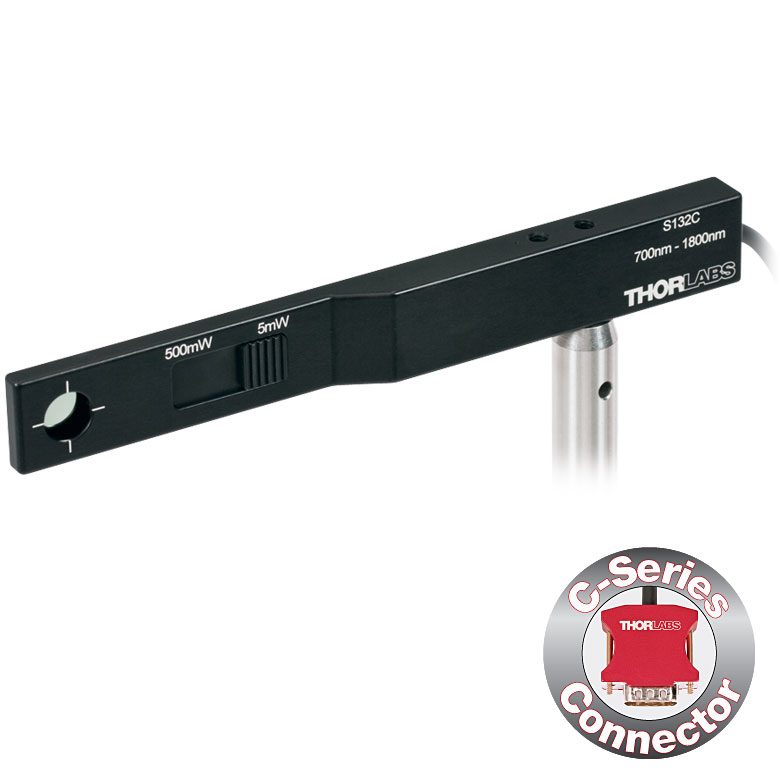

S132C - 超薄光电二极管功率探头,锗,700 - 1800 nm,500 mW

Item #

S132Ca

Detector Type

Germanium Photodide

Wavelength Range

700 nm - 1800 nmb

Optical Power Range
(with Filter)

5 nW - 5 mW
(Up to 500 mW)

Max Average
Power Densityd

10 W/cm2

Max Pulse Energy

20 μJ

Linearity

±0.5%

Resolution

1 nWf

Measurement
Uncertaintyg

±5%

Responsivityh (Click for Details)


Raw Data


General Information

Typical Application

Low Power Lasers

Laser Types

Diode, Diode Arrays, He-Ne, Dye, Ion Lasers (Ar+, Kr+)

Coating / Diffuser

Absorptive ND (Schott NG9/KG3)b

Cooling

Convection

Compatible Consoles

PM400PM100D, and PM100A

Compatible Interfaces

PM101PM101APM101RPM101UPM103PM103APM103U, and PM100USB

Response Time

< 1 μs

Mechanical Specs

Sensor Dimensions

150 mm x 19 mm x 10 mm; 5 mm Thickness on Sensor Side

Active Sensor Area

9.7 mm x 9.7 mm

Sensor Aperture

?9.5 mm

Distance to ND Filter

0.9 mm

Distance to Detector

3.4 mm

Cable Length

1.5 m

Connector

Male 9-Pin D-Sub

Weight

0.125 kg

Mounting and Accessories

Mounting Thread

Separate 8-32 and M4 Taps, Posts Not Included

Aperture Thread (Optional)

SM1, Outer Thread with SM1A29 Adapter

Fiber Adapters (Optional)

FC, SC, LC, SMA, ST (SM1A29 Adapter Required)

a. 锗光电二极管的 zui 小 可测量功率可能变化,因为与波长和温度相关的探头暗电流会有大的振荡。对于探头工作范围的边缘,由于响应率更低,变化将尤其明显。

b. 对于S132C,这些规格在序列号1203xxx或者更高的设备下 you 效。老版本带有反射中性散射片(OD1),波长范围将从700-1800 nm缩小到1200-1800 nm。

c. 对于S130VC,这些规格在序列号1203xxx或者更高的设备下 you 效。老版本的光功率范围从5 nW到5 mW(使用滤光片时为50 nW到50 mW),带有反射中性散射片(OD1)。

d. 对于连续波(CW)源,此值等于峰值功率密度,而对于脉冲激光源,此值是根据时间平均功率和光束轮廓计算得到的。zui 大 平均功率密度由入射的总能量决定,因此瞬时功率会更高,只要不超过 zui 大 脉冲能量即可。

e. 使用PM100D表头在低带宽下测得,不加滤光片。

f. 使用PM100D表头在1500 nm、低带宽下测得,不加滤光片。

g. 光束直径大于1 mm。

h. 所有探头响应度的校准可追溯到NIST,并以5 nm间隔进行测量。

i. 对于S130C,这些规格在序列号1203xxx或者更高的设备下 you 效。老版本带有吸收中性散射片(Schott NG9)。
