产品介绍
这些未镀膜的平凸透镜由符合RoHS标准的BK7(N-BK7)制成。当不需要紫外熔融石英的额外优点(一直到UV波段都具有高透过率且热膨胀系数更低)时，一般都会选择N-BK7玻璃。这些透镜具有正焦距，接近 zui 佳 外形透镜，适用于 wu 限 和有限共轭比的应用。
平凸透镜能够聚焦准直光束或者准直点光源。为了将球差降至 zui 低，聚焦时准直光束应该入射到透镜的曲面上，而准直时点光源应该入射到透镜的平面上。
每个透镜的焦距可以使用简化的厚透镜公式来计算：f = R/(n-1),
其中n是折射率，R是透镜表面的曲率半径。这些透镜使用阿贝数为64.17的N-BK7材料生产；此值表示色散指标。
这些N-BK7平凸透镜可以选择五种增透膜的一种(-A、-AB、-B、-C或-D)，增透膜可以降低光在透镜表面的反射量(每种增透膜选项请查看下方Selection Guide表中的链接)。在未镀膜基底的每个表面约有4％的入射光会反射，因此AR膜层的应用可 gai 善 透射率，这在弱光应用中尤为重要，且防止多层反射相关的不良影响(如重影)。这些透镜两面带有增透膜的光学元件非常适合需要多个光学元件的应用。请在曲线标签中查看镀膜信息。
Thorlabs提供固定式透镜安装座，用于安装这里所售的透镜。如需安装某些尺寸的高曲率透镜，我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的 te 厚 卡环，安装透镜时能为卡环扳手提供更大的间隙
产品特性
材料：N-BK7
波长范围: 350 nm-2.0 μm(未镀膜)
可以选择未镀膜或者五种宽带增透膜中的一种
焦距从4-2500 mm可选
产品规格
| Key Specifications | ||
|---|---|---|
| Diameters | 2 mm and 3 mm | 6 mm, 9 mm, 1/2", 18 mm, 25 mm, 1", 30 mm, 1.5", 2", and 75 mm |
| Lens Shape | Plano-Convex | |
| Substrate Material | N-BK7 (Grade A)a | |
| Wavelength Range | 350 nm - 2.0 μm (Uncoated) | |
| Design Wavelength | 587.6 nmb | |
| Index of Refraction | 1.515c | |
| Surface Flatness (Plano Side) | λ/2c | |
| Spherical Surface Powerd (Convex Side) | 3λ/2c | |
| Surface Irregularity (Peak to Valley) | λ/4c | |
| Surface Quality | 60-40 Scratch-Dig | 40-20 Scratch-Dig |
| Thickness Tolerance | ±0.03 mm | ±0.1 mm |
| Diameter Tolerance | +0.00 / -0.02 mm | +0.0 / -0.1 mm |
| Centration | ≤5 arcmin | < 3 arcmin |
| Abbe Number | vd = 64.17 | |
| Clear Aperture | >90% of Diametere | |
| Focal Length Tolerance | ±1% | |
a. 点击链接查看关于基底材料的详细规格。
b. Ø25 mm透镜的设计波长为632.8 nm。
c. 633 nm处
d. 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
e. LA1254、LA1258和LA1259透镜的通光孔径为直径的90%。
透射率曲线

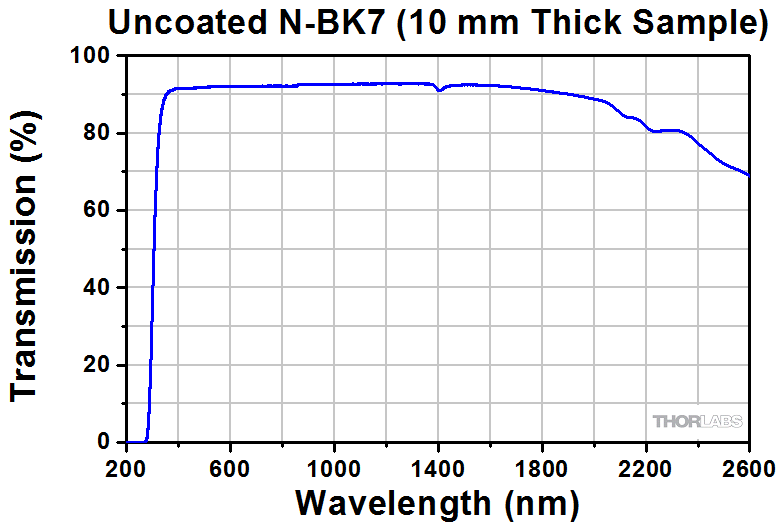

下面是N-BK7玻璃(符合RoHS标准的BK7玻璃)的透射率曲线。总透过率使用10 mm厚的未镀膜样品测量，且包含表面反射。我们的N-BK7平凸透镜可选未镀膜版本，也可选镀增透膜的版本，包括：350 - 700 nm(型号后缀为-A)、400 - 1100 nm(型号后缀为-AB)、650 - 1050 nm(型号后缀为-B)、或1050 - 1700 nm(型号后缀为-C)。

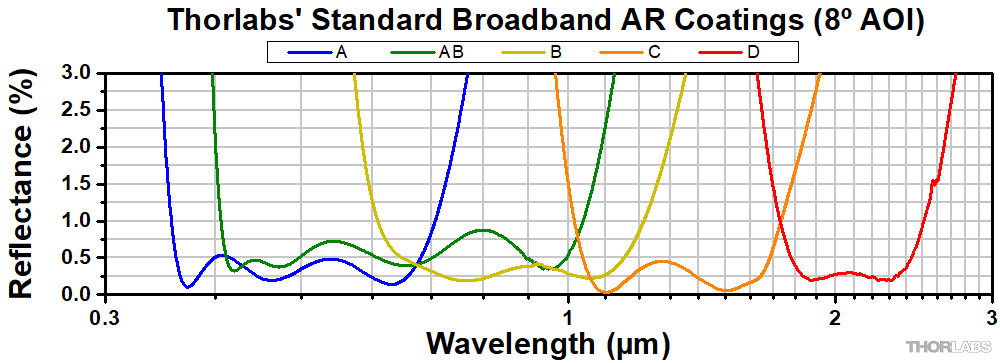

这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.5% (每个表面)。这些镀膜对于从0°和 30° (0.5 NA)之间的入射角(AOI)都提供高性能。如需更大入射角的光学元件，可以考虑针对45°入射角优化的定制光学镀膜，这种定制镀膜可以在25到52度的入射角下使用。下图中的曲线给出了该系列中的标准镀膜的性能与波长的关系。宽带薄膜的典型吸收为0.25%，这没有反映在反射率曲线中。
