产品介绍

TECHSPEC® 消色差单片透镜是金刚石车削的非球面消色差透镜，由单一光学材料 Zeonex E48R 制成，不需要使用光学粘接剂或辅助材料以增强颜色校正能力。在色焦位移方面，这项新颖的设计已表明其性能比传统的消色差双合透镜高 3 倍，比平凸 (PCX) 单片透镜高近 40 倍。TECHSPEC 消色差单片透镜非常适用于宽带对焦应用，以及不需要光学粘接剂的紫外线应用。


产品特点


产品规格

直径 (mm):30.00

有效焦距 EFL (mm):100.00 @ 587.6nm

后焦距 BFL (mm):111.14

有效孔径 CA（mm）:24

中心厚度 CT (mm):21.00

基底:Zeonex E48R

类型:Achromatic Lens


合规性

RoHS:符合标准


技术数据

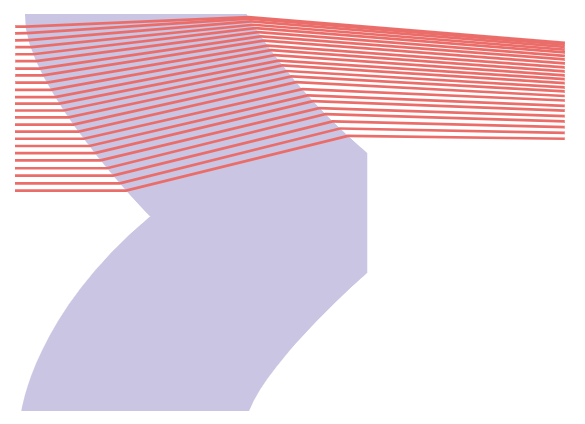

Layout of a single-material aspheric achromat from MATLAB. Only half of the lens aperture is illustrated.

MATLAB 中单一材料非球面消色差透镜的布局。只展示了一半的透镜光圈。

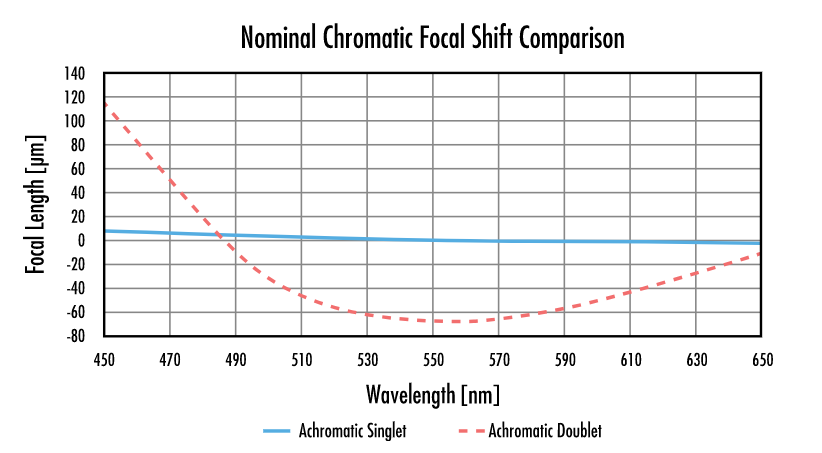

The 10 µm nominal chromatic focal shift of a 100mm focal length, 0.097 NA single material achromat is a 20X improvement over the 200µm nominal chromatic focal shift of #32-327, a 100mm focal length, 0.013 NA achromatic doublet.

100mm 焦距、0.097 NA 的单一材料消色差透镜具有 10µm 的标称色差焦点偏移，而100mm 焦距、0.013 NA 的消色差双合透镜 (#32-327) 的标称色差焦点偏移为 200µm，前者较后者好 20 倍。
