产品特点

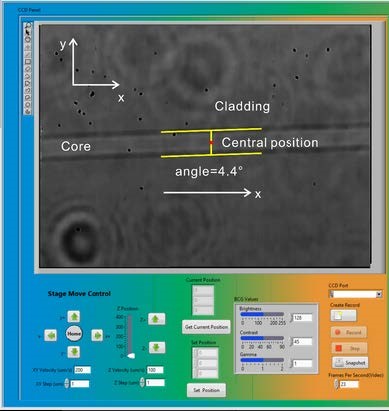

l  自动定位加工位置：使用先进的成像系统来指导和自动识别纤芯的位置，定位精度达到50nm以下。使用新开发的自动纤芯发现系统（如下图），制造软件能够在制造之前和制造过程中自动识别光纤纤芯的3D位置并调整FBG制造的位置。

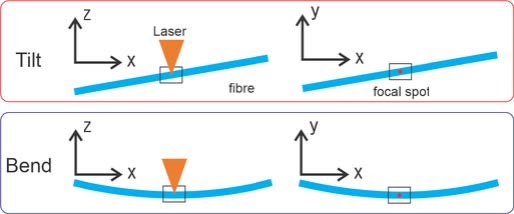

l  自动纤芯位置校正：自动测量光纤与写入轴之间的角度，精度最高可达0.001°。使用Innofocus自动位置识别软件，可以完全避免光纤倾斜和弯曲引起的误差，软件将自动调整加工路径以与光纤纤芯对齐，而无需进一步调整安装位置。




l  识别过程稳定：纤芯识别过程及结果稳定，不因样品上沾染灰尘或其他干扰而受影响。

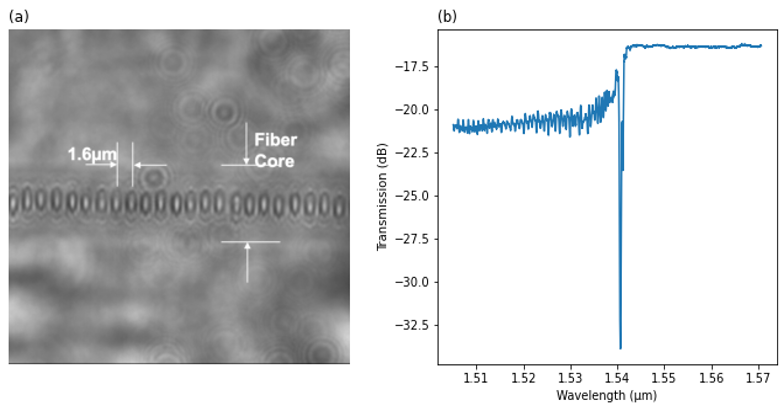

刻写结果展示


参数指标

型号

NanoPrint   for Research - FBG Basic

激光波长、脉宽、重频

515/1030nm

~400fs

25kHz~5MHz

激光功率

>10W

分辨率

150~200nm

定位精度

300nm

最大加工范围

25mm×25mm（可定制）

光学成像

CCD

相差补偿（写得更精确）

√

对称性精度（写得更强）

可选

平行加工（高速打印）

可选

自动识别纤芯

√

软件

Nanoprint

加工光场模拟

可选

原位表征

定制化需求（可选）：

3D折射率表征
