1、DFB-QCL
DFB-QCL为窄线宽的单模激光输出,最大可调范围10cm-1,对于Pulse DFB,波长覆盖4~16.6μm;对于CW DFB,波长覆盖4~12.4μm,以12.1μm CW-DFB为例

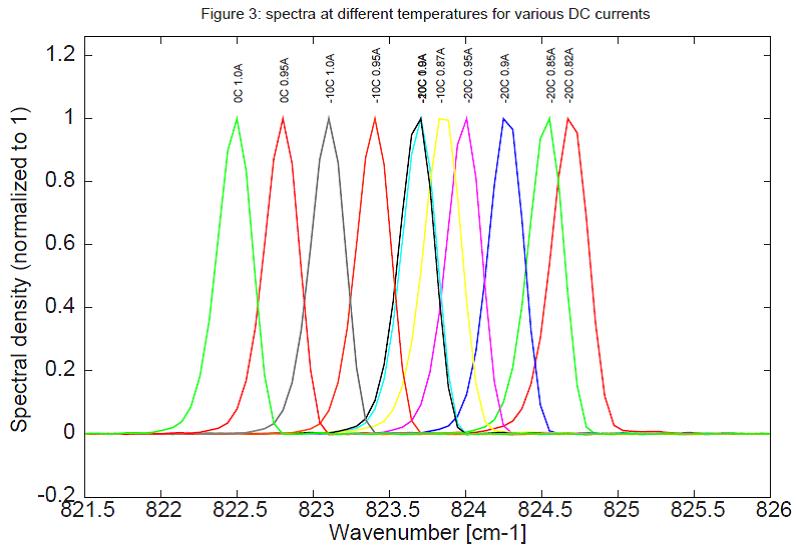

λ(nm) | ν(cm-1) | P (mW) | Temp (℃) | ULASER (V) | I (A) |
12126 | 824.7 | 0.4 | -20 | 7.5 | 0.82 |
12128.3 | 824.5 | 3.2 | -20 | 7.6 | 0.85 |
12132.2 | 824.3 | 9.3 | -20 | 7.7 | 0.9 |
12136.3 | 824 | 14.9 | -20 | 7.9 | 0.95 |
12140.6 | 823.7 | 19.7 | -20 | 8.1 | 1 |
12138.3 | 823.8 | 0.1 | -10 | 7.6 | 0.87 |
12140.8 | 823.7 | 2.1 | -10 | 7.7 | 0.9 |
12145 | 823.4 | 7.2 | -10 | 7.9 | 0.95 |
12149.4 | 823.1 | 11.7 | -10 | 8 | 1 |
12153.9 | 822.8 | 0.4 | 0 | 7.8 | 0.95 |
12158.4 | 822.5 | 4.1 | 0 | 8 | 1 |
类型 典型光谱范围 功率 BG-5.5-6.2 1670~1780 cm-1 >50mW BG-6.2-7.4 1380~1600 cm-1 >30 mW BG-7.4-9.7 1090~1280 cm-1 >80 mW BG-9.7-13.1 800~980 cm-1 >5 mW P-FP-6.3 1560~1620 cm-1 >50 mW BG-CW-5.9-6.2 1640~1700 cm-1 >100 mW FP-CW-6.3 1530~1585 cm-1 >100 mW
2、BG (Broad gain) QCL是在FP-QCL基础上提高了增益带宽,用于宽谱输出,并可集成在EC-QCL中。
3、FP-QCL能产生更高功率的激光,为多模输出。
类型 | 波数范围 |
RT-CW-FP-x-1120 | 1095~1145 cm-1 |
RT-CW-FP-x-1180 | 1150~1210 cm-1 |
RT-CW-FP-x-1280 | 1250~1310 cm-1 |
RT-CW-FP-x-1620 | 1590~1650 cm-1 |
RT-CW-FP-x-1925 | 1880~1970 cm-1 |
RT-CW-FP-x-2075 | 2040~2110 cm-1 |
RT-CW-FP-x-2165 | 2095~2235 cm-1 |
项目 最小值 典型值 最大值 单位 最小平均功率(MAP) 1.0 1.2 1.5 W 峰值功率(PP) 1 3.0 9.0 W 输出光谱 - 多模 - - 光谱宽度(SW) 50 100 150 cm-1 占空比(DC) 0 30 100 % 光束质量M2 1.5 2.0 3.0 - 发散角MD - - 6 mrad 指向误差MPE - - 6 mrad 脉宽 20 200 CW ns 光斑直径 - 4 - mm 上升/下降时间 - 10 15 ns HHL封装 - - - 封装尺寸 L×W×H:33×45×19 mm3 TEC电流 1.5 2.0 3.0 A TEC电压 9.0 12.0 18.0 V 热沉制冷能力 25 35 65 W 驱动 S-2 - - 脉宽 30 200 CW ns 上升/下降时间 5 6 8 ns 封装+驱动尺寸 L×W×H:135×45×22 mm3 项目 最小值 典型值 最大值 备注 峰值功率(PP) 20W 25W 30W - 输出光谱 - 多模 - - 光谱宽度(SW) 50 cm-1 100 cm-1 150 cm-1 - 占空比(DC) 0 1% 20% - 中心波长CWL 1.5 2.0 3.0 - 发散角MD - 4.57μm - - 光斑形状 - Single-lobed - - 激光芯片的水平光斑发散角 50 mrad 90 mrad 120 mrad 说明1 激光芯片的垂直光斑发散角 - 650 mrad - 说明1 脉宽 20ns 300ns 1000ns - 称底submount - AN-NSP - 说明2 驱动 - S-2 - 说明3 热沉制冷能力 25 W 35 W 65 W - 产品型号 L14890-09 脉冲输出功率(最大值) 900 mW 光脉冲重复频率(典型值) 180 kHz 准直透镜 Included 尺寸(W × H × D) 82 mm × 88 mm × 112 mm 重量 1.2 kg 中心波数(典型值) 1075 cm-1 波数扫描宽度(典型值) 200 cm-1
4、高功率光源(High Power Source)
目前可提供波长为3.95μm、4.55μm、4.65μm、4.90μm、9.70μm,最小平均功率1W,峰值功率9W,在4.55μm和4.65μm可达到1.5W的平均功率。HHL封装,准直,多模输出,可用于自由空间光通信、照明、红外对抗,其电学-光学特性如下。
以9.7μm高功率激光器为例:

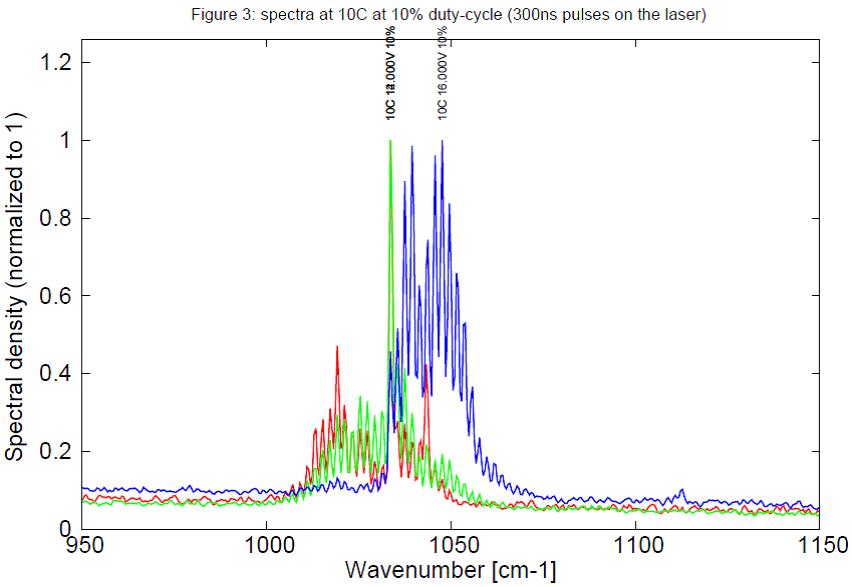

5、高峰值功率光源(High Peak Power Source)
能够发出20ns~1000ns的短脉冲光,最小峰值功率20W,单脉冲能量~5mJ,该类激光器可用于自由空间光通信,雷达和红外对抗。电学-光学特性如下:
说明1:光强下降为最大值e-2的点距离中心点的角度值的一半
说明2:可封装成LLH或HHL形式,椭圆光斑输出
说明3:S-2驱动器单独销售,可是激光器输出特定的性能
6、波长可调谐QCL模块(EC-QCL)
它是一种利用外腔结构实现宽波长扫描的脉冲量子级联激光器。相比于传统的FT-IR技术,该产品可实现中红外光谱的远程、非接触式、高通量测量,让中红外光谱技术实现了高输出功率和高波长分辨率的功能。
主要特点
▪ 内置MEMS光栅
▪ 实现宽波长范围高速扫描
▪ 内置准直透镜
▪ 基于DAU结构的宽带QCL

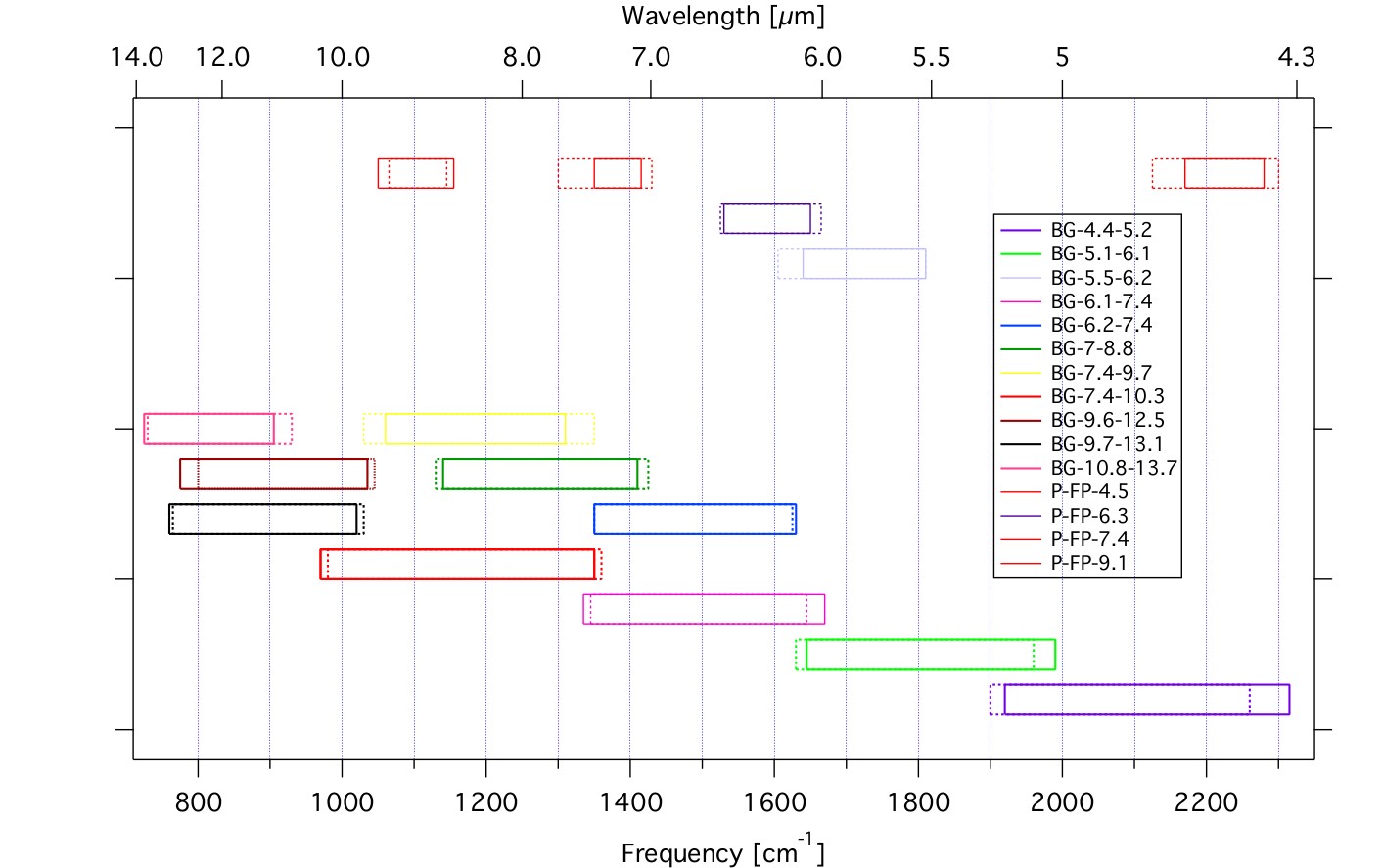

▪ 此外,如下图中,其他波段EC-QCL可供选择:
