SLED宽带光源
超辐射发光二极管(SLED)光源光谱特性介于常规半导体激光器和发光二极管(LED)之间,具有较宽的光谱和较大的光功率输出、易与单模光纤耦合,是光纤传感领域的理想光源,上图为1550nmSLED光源输出光谱。
应用
l 光无源器件测试
l 光纤传感
l 实验室及科研
参数指标
参数 | 指标 | |
中心波长(nm) | 650~1700可选 | |
光谱宽度FWHM(nm) | 6~100可选 | |
输出光功率(mW) | 1~40可选 | |
偏振度(%) | >94(保偏) | <10(低偏振) |
输出功率短期稳定性(dB) | ≤0.01(15分钟) | |
输出功率长期稳定性(dB) | ≤0.08(8小时)@波长分辨率0.1nm,带隔离器输出 | |
光谱密度稳定性(dB) | - | ≤±0.05(4小时) |
光纤类型 | 单模或保偏 | |
光纤接口 | FC/UPC、FC/APC、SC/APC、或SC/UPC |
SLED超宽带光源

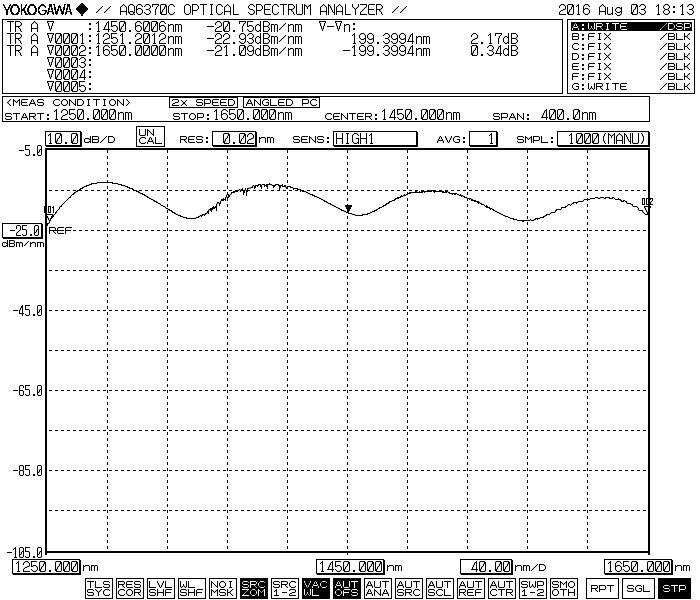

超宽带光源采用多只SLED 激光器和宽带耦合技术实现超过400nm 连续光谱输出,采用消偏处理可获得<10% 的偏振度, 并且保证较高的功率谱密度和良好的稳定性、可靠性。典型组合带宽有800~1100nm 和1250~1650nm 可选择,上图为1250~1650nm(>-25dBm/nm)图例。
产品特性
l 功率谱密度>-25dBm/nm
l 优异的光谱稳定性
l 低光谱纹波输出
参数指标
参数 | 指标 | |
偏振特性 | 偏振随机 | 低偏振 |
偏振度 | - | <10% |
功率谱密度稳定性(dB) | - | ≤0.05(4小时)@0.1nm分辨率,1390nm附近水吸收峰除外 |
工作波长(nm) | 800~1100, 1250~1650, 1220~1700可选 | |
功率谱密度(dBm/nm) | -30, -25或-20可选 | |
光谱纹波(dB) | 典型值0.3 | |
输出功率短期稳定性(dB) | ≤0.01(15分钟)@25℃,5%湿度变化 | |
输出功率长期稳定性(dB) | ≤0.08(8小时)@25℃,5%湿度变化 | |
光纤类型 | 单模 | |
光纤接口 | FC/UPC、FC/APC、SC/APC、或SC/UPC |
ASE宽带光源

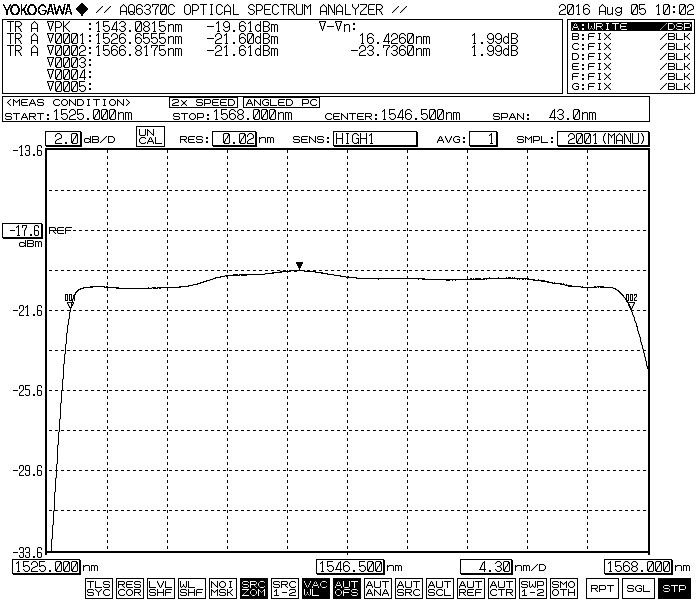

ASE 宽带光源是基于自发辐射放大原理,以掺杂光纤为增益介质,高性能泵浦为激励源的一种高输出功率、低噪声宽带光源,结合增益平坦滤波器(GFF)可得到更加平坦的光谱输出,上图为C波段带增益平坦ASE输出光谱。
参数指标
参数 | 指标 | |
波长范围(nm) | 1528~1566、1568~1603、1528~1603、1030~1070 | |
输出光功率(mW) | 10~200可选 | |
输出功率短期稳定性(dB) | ≤0.01(15分钟)@25℃,5%湿度变化 | |
输出功率长期稳定性(dB) | ≤0.08(8小时)@25℃,5%湿度变化 | |
光谱平坦度(dB) | ≤1.5(10~13dBm,带GFF) | ≤2.0(13~20dBm,带GFF) |
光纤类型 | 单模或保偏 | |
光纤接口 | FC/UPC、FC/APC、SC/APC、或SC/UPC |
