主要应用
PIC封装
晶圆级测试
参数指标
通道数 | <32 | 32~96 | 96~256 |
插入损耗一致性 | <0.3 dB | <0.3 dB | |
最大偏振相关损耗 | 0.2 dB | 0.2 dB | |
最大邻道串扰 | -30 dB | -30 dB | -25 dB |
输出模式尺寸@1550nm（μm@1/e2） | 10μm | ||
最小输出间距 | 20μm | ||
输出定位相对精度 | ±0.05μm | ±0.1μm | |
偏振消光比 | >25 dB | ||
工作波长 | 1200~1700nm | ||
光纤类型 | 单模/保偏光纤 | ||
光纤接头 | FC, SC, ST, LC, MPO | ||

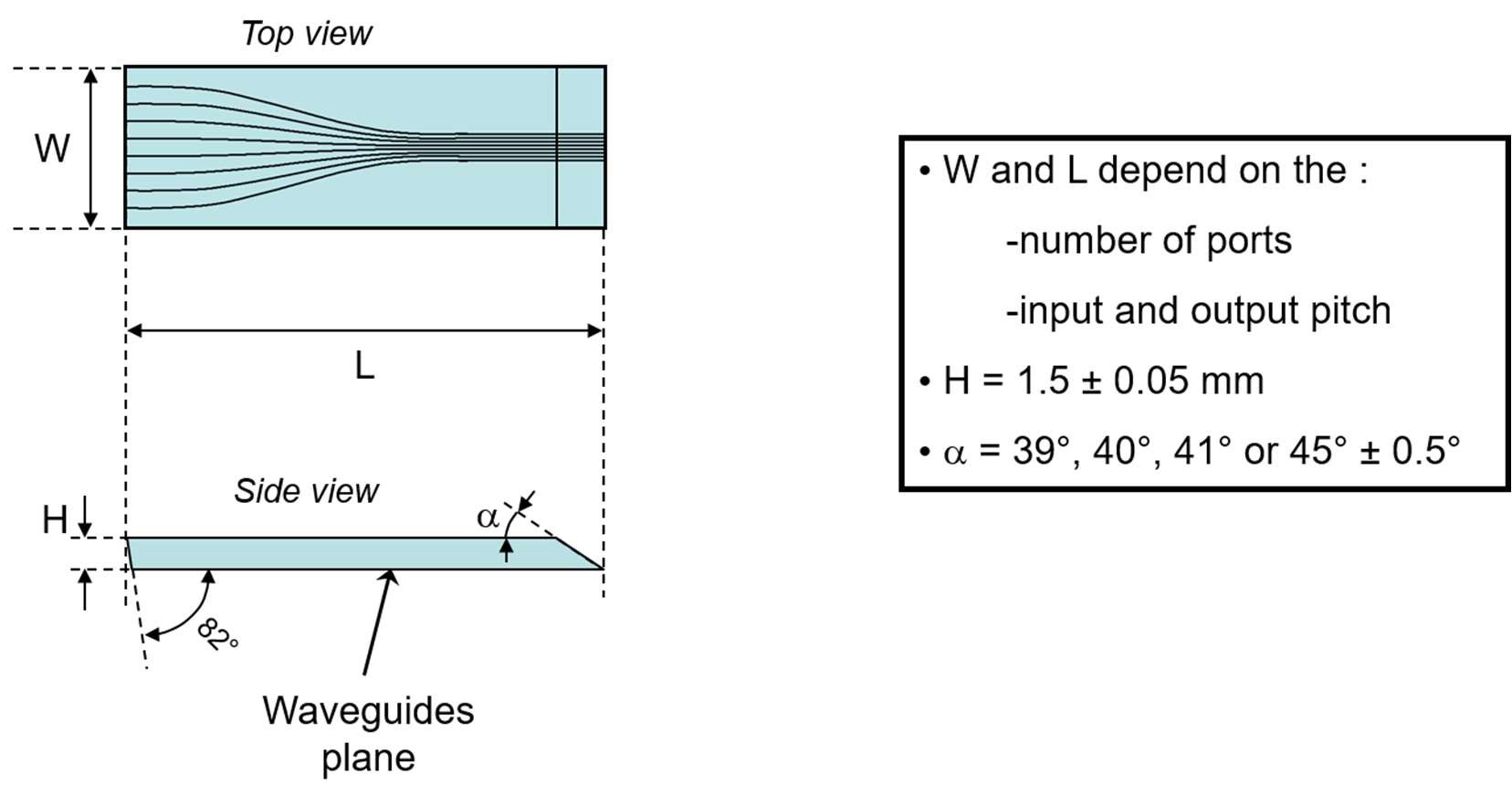

标准TC-WAFT形状

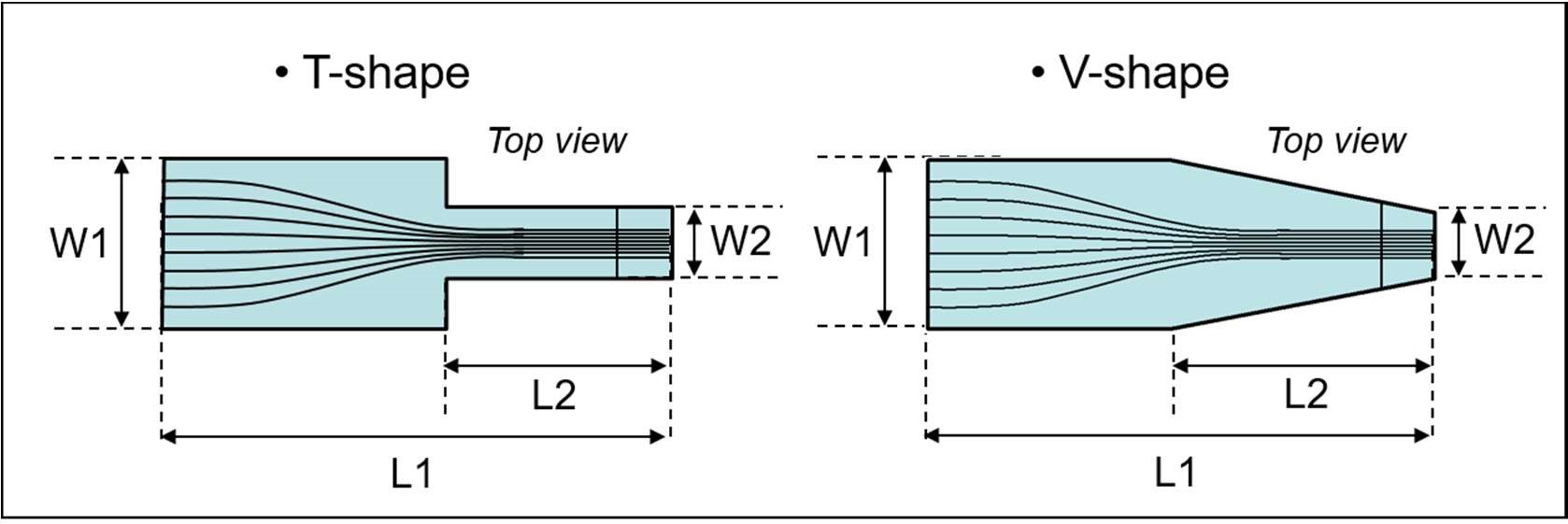

TC-WAFT可选形状
订购信息：
P/N: TC-WAFT-NC-IP-OP-S-CA-FO-FT-FA-CT | ||
NC | 通道数 | 1~256 |
IP | 输入间距 | 127~250μm |
OP | 输出间距 | >20μm |
S | 形状 | 0：标准形状 1：定制 |

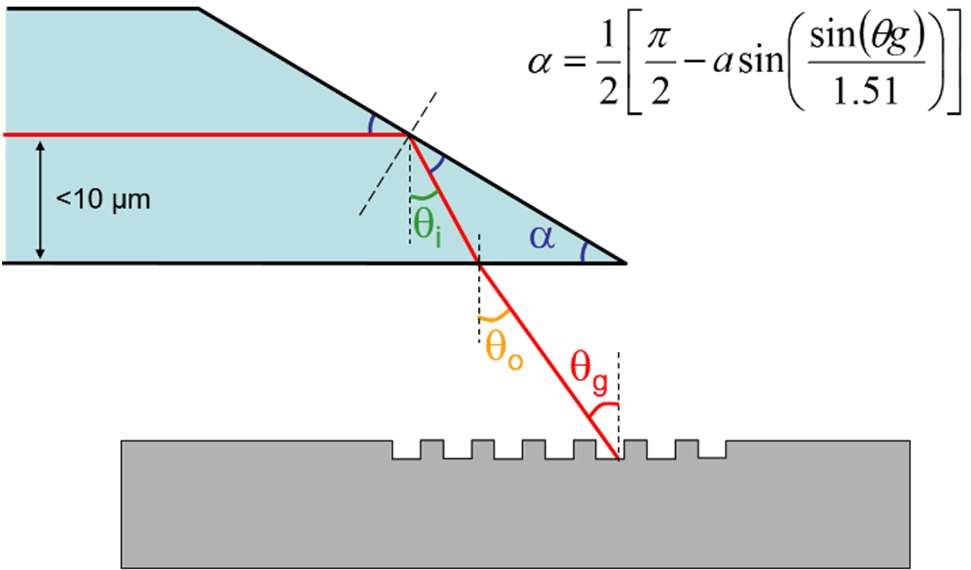

CA | 芯片角度 | 39°，40°，41°，45°或定制 |
FO | 光纤选择 | 0：裸芯片 1：带光纤阵列的芯片 |
FT | 光纤类型 | SM: SMF28 PM: Panda PM1550 CM: 定制 |
FA | 光纤阵列 | SF: 单根光纤 FR：带状光纤 |
CT | 接头类型 | FC, SC, LC, ST, MPO |
