参数指标

通道数

<32

32~96

96~256

最大插入损耗

0.7 dB

0.9 dB

1.1 dB

插入损耗一致性

<0.2dB

<0.3   dB

<0.3   dB

最大偏振相关损耗

0.1 dB

0.2 dB

0.2 dB

最大邻道串扰

-30 dB

-30 dB

-25 dB

输出模式尺寸@1550nm（μm@1/e2）

4.2×3.2μm

最小输出间距

20μm

输出定位相对精度

±0.05μm

±0.1μm

偏振消光比

>25   dB

工作波长

1200~1700nm

光纤类型

单模/保偏光纤

光纤接头

FC,   SC, ST, LC, MPO

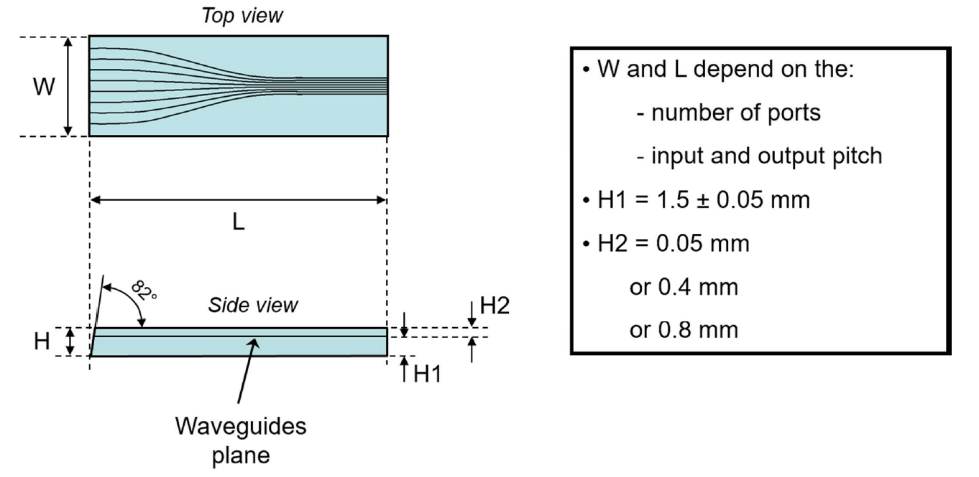

标准EC-WAFT形状

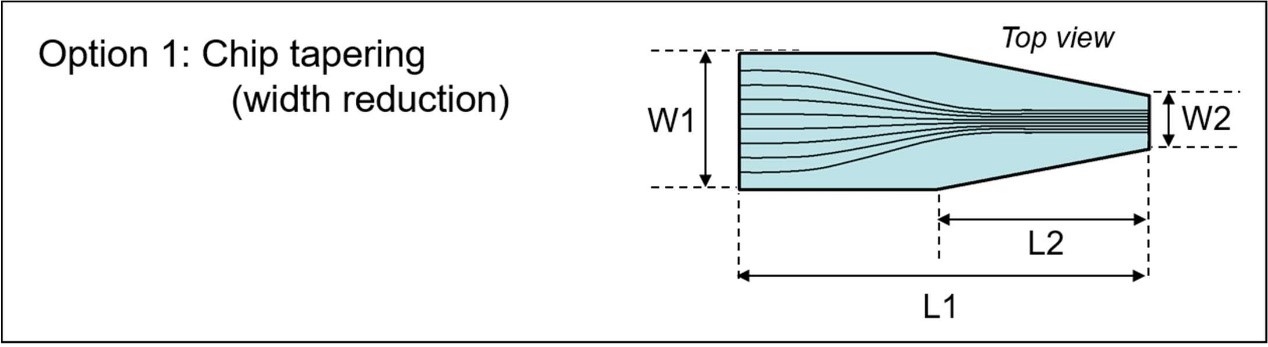

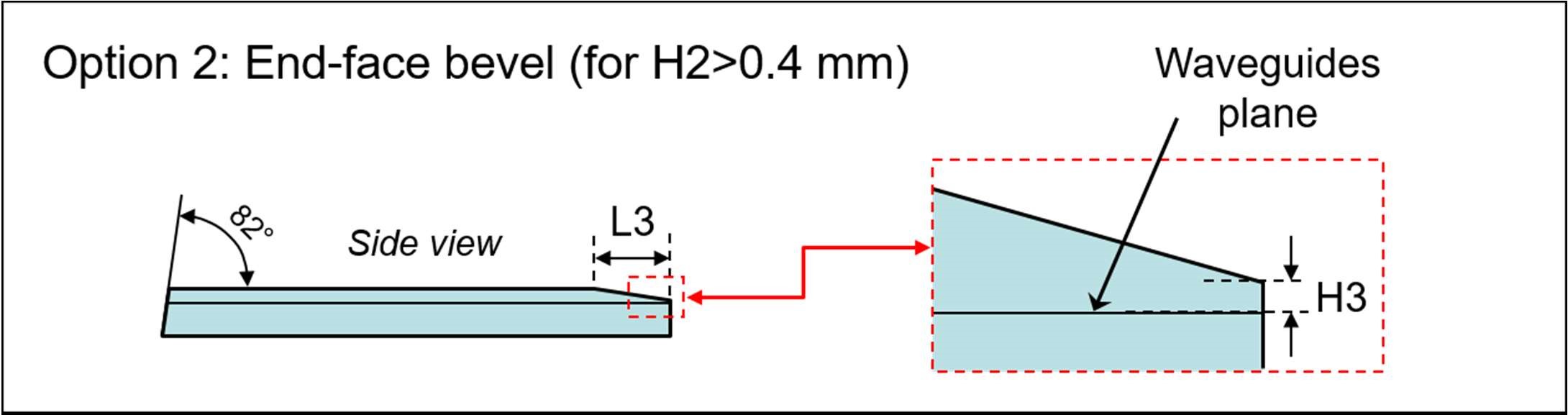

EC-WAFT可选形状


订购信息：

P/N: EC-WAFT-NC-IP-OP-SO-FO-FT-FA-CT

NC

通道数

1~256

IP

输入间距

127~250μm

OP

输出间距

>20μm

SO

形状

0：标准形状

1：定制

FO

光纤选择

0：裸芯片

1：带光纤阵列的芯片

FT

光纤类型

SM: SMF28

PM: PM1550

CM: 定制

FA

光纤阵列

SF: 单根光纤

FR：带状光纤

CT

接头类型

FC, SC, LC, ST, MPO
