1、ZFG MM

规格：

工作波长：

0.3 – 4.5 μm

典型的光损耗@ 2.5μm：

< 10 dB/km

菲涅耳损耗(后向反射)：

4%(空气)

涂层材料：

·           UV固化环氧丙烯酸酯

工作温度：

– 180 to 150 °C

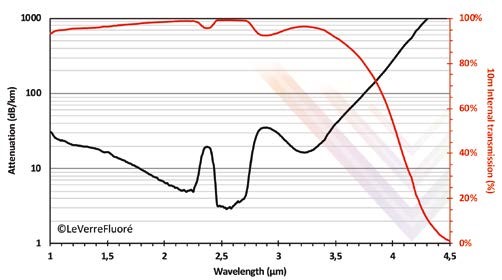

1.jpgS

ZFG MM

标准光纤型号rd fiber Core/clad

型号

纤芯/包层直径

·           数值孔径

短弯曲半径

长弯曲半径

ZFG MM (0.15)   90/150

90/150 μm

0.15

≥ 15 mm

≥ 45 mm

ZFG MM (0.20)   90/150

90/150 μm

0.20

≥ 15 mm

≥ 45 mm

ZFG MM (0.20)   200/260

200/260 μm

0.20

≥ 25 mm

≥ 75 mm

ZFG MM (0.20)   300/360

300/360 μm

0.20

≥ 35 mm

≥ 100 mm

ZFG MM (0.20)   400/460

400/460 μm

0.20

≥ 45 mm

≥ 120 mm

ZFG MM (0.20)   600/680

600/680 μm

0.20

≥ 70 mm

≥ 150 mm

2、IFG MM

规格：

工作波长：

0.3 – 5.5 μm

典型的光损耗@ 3.5μm：

< 10 dB/km

菲涅耳损耗(后向反射)：

4%(空气)

涂层材料：

·           UV固化环氧丙烯酸酯

工作温度：

– 180 to 150 °C

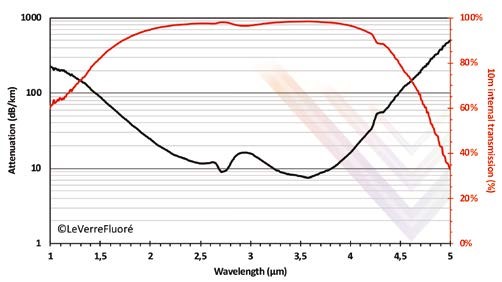

IFG MM

标准光纤型号

型号

纤芯/包层直径

·           数值孔径

短弯曲半径

长弯曲半径

IFG MM (0.20) 100/160

100/160 μm

0.20

≥ 15 mm

≥ 45 mm

IFG MM (0.30) 130/200

130/200 μm

0.30

≥ 15 mm

≥ 45 mm

IFG MM (0.20) 200/260

200/260 μm

0.20

≥ 25 mm

≥ 75 mm

IFG MM (0.20) 300/360

300/360 μm

0.20

≥ 40 mm

≥ 100 mm

IFG MM (0.20) 400/460

400/460 μm

0.20

≥ 55 mm

≥ 120 mm

IFG MM (0.20) 600/680

600/680 μm

0.20

≥ 90 mm

≥ 150 mm

氟化物单模光纤

1、         ZFG SM

规格：

典型的光损耗@ 3.5μm：

<   10 dB/km

菲涅耳损耗(后向反射)：

4%(空气)

涂层材料：

UV固化环氧丙烯酸酯

工作温度：

·           – 180 to 150 °C

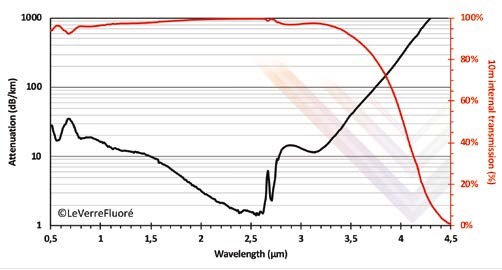

ZFG SM

标准光纤型号rd fiber Core/clad

型号

纤芯/包层直径

数值孔径

截止波长

工作波长

短弯曲半径

长弯曲半径

ZFG SM [1.95] 6.5/125

6.5/125 μm

0.23

1.95 μm

0.3-3.90 μm

≥ 15 mm

≥ 45 mm

ZFG SM [2.55] 8.5/125

8.5/125 μm

0.23

2.55 μm

0.3-4.5 μm

≥ 15 mm

≥ 45 mm

ZFG SM [2.2] 14/250

14/250 μm

0.125

2.3 μm

0.3-4.0 μm

≥ 25 mm

≥ 75 mm

2、         IFG SM

规格：

典型的光损耗：

< 35dB/km

菲涅耳损耗(后向反射)：

4%(空气)

涂层材料：

UV固化环氧丙烯酸酯

工作温度：

·           – 180 to 150 °C


IFG SM

标准光纤型号rd fiber Core/clad

型号

纤芯/包层直径

数值孔径

截止波长

工作波长

短弯曲半径

长弯曲半径

IFG SM [2.95] 7.5/125

7.5/125 μm

0.30

2.95 μm

0.3-5.5 μm

≥ 15 mm

≥ 45 mm

IFG SM [3.3] 8.5/125

8.5/125 μm

0.30

3.3 μm

0.3-5.5 μm

≥ 15 mm

≥ 45 mm

IFG SM [3.7] 9.5/125

9.5/125 μm

0.30

3.7 μm

0.3-5.5 μm

≥ 15 mm

≥ 45 mm

氟化物掺杂光纤

掺杂单模光纤（不完全）




稀有金属

分子浓度

纤芯/包层

截止波长

Tm

1000 ppm

4/125 μm

0.37 μm

Tm

2000 ppm

2.9/125 μm

0.87 μm

Dy

2000 ppm

12.5/125 μm

2.6 μm

Ho

5000 ppm

7.5/125 μm

2.4 μm



掺杂双包层光纤（不完全）

LVF提供多种ZFG或IFG双包层光纤。其中一些在第一包层上呈现双D形，以改善泵浦吸收。下面是一些典型的LVF 铒-掺杂光纤:


稀有金属

分子浓度

纤芯/包层

截止波长

特点

Erbium

70 000 ppm

15/240*260/290   μm

2.5 μm

2xD-Shape

Erbium

50 000 ppm

10/240*260/290   μm

2.5 μm

2xD-Shape

Erbium

70 000 ppm

15/240*260/290   μm

2.5 μm

2xD-Shape PM

Erbium

10 000 ppm

16.5/240*260/290   μm

2.7 μm

2xD-Shape

Holmium

100 000 ppm

16/90*100/155   μm

4.2 μm

2xD-Shape

Praseodymium

Ytterbium

3 000 ppm

20 000 ppm

5/125/200   μm

1.3 μm

2xD-Shape

Undoped


14/250/290   μm

2.3 μm

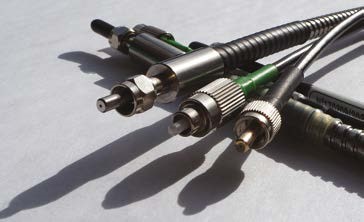

LVF光纤跳线

任何无源或有源光纤均可制作成跳线，详细信息请与我们联系。


主要特点:

Ø  标准缆长度:高达50米

Ø  连接器:SMA 905, FC/PC, FC/APC，Diamond (中心)，定制

Ø  防护标准管: Kevlar或不锈钢护套
