产品特性
l 绝缘2通道信号源和测量功能
l 信号源和测量量程:
18V量程型: 7V和3.2A或18V和1.2A
50V量程型: 20V和1.2A或50V和0.6A
l 最小电流量程为200nA时，分辨率可达1pA
l 可输出100,000点最小间隔为100μs的任意波形
l 利用主从设备同步连接来扩展通道
l 高速测试
l 16-bit数字输入/输出(765602/12)
应用
l DC电压/电流参考
l 半导体参数测试
l 电子负载
l 可编程任意波形输出
l I/V曲线追踪
l 脉冲电压/电流源
l 电阻测量
l 产线测试

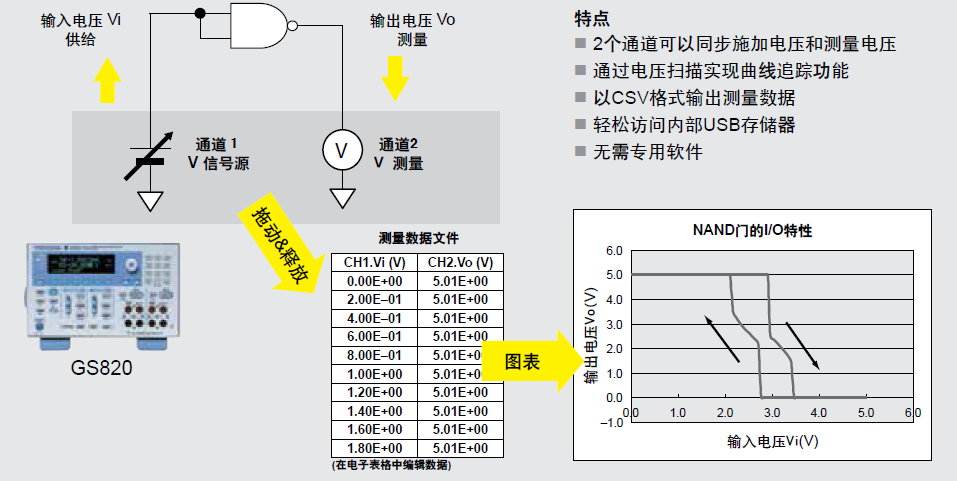

半导体器件的I/O特性测量(DC电压/电流参考)
GS820从通道1给逻辑IC门输入加电压Vi，然后在通道2中测量门输出电压Vo。通过信号源与测量通道的配合，可以测量门的I/O特性
参数指标
参数 | 指标 |
型号 | GS820 |
信号源 | |
功能 | 电压、电流 |
模式 | DC或脉冲 (脉宽: 50μs~3,600s) |
扫描模式 | 线性、指数或可编程 (最大100,000步) |
触发源 | 外部或内部定时器1和2(周期: 100μs ~ 3600s) |
扫描开始源 | 外部或内部定时器1和2(周期: 100μs ~ 3600s) |
信号延迟 | 15μs ~ 3600s |
响应特性 | 常规或稳定 |
测量 | |
功能 | 电压、电流、自动、电压表、安培表、电阻测量 |
积分时间 | 0.001~25PLC (Power Line Cycle) |
触发源 | 外部或内部定时器1和2 (周期: 100μs~3600s) |
测量延迟 | 0μs ~ 3600s |
测量数据存储 | 最大100000个数据 |
平均 | 移动平均(指定次数: 2~256) |
电压感应 | 2线式或4线式 |
自动零发生 | 每次均测量内部零基准并补偿测量值 |
NULL运算 | 计算与测量值或用户自定义值之间的差异 |
用户自定义运算 | 实时运算用户自定义公式 |
运算符 | ＋［加法］、-［减法］、*［乘法］、／［除法］、＾［指数］、%［取模］、｜［逻辑OR］、＆［逻辑AND］、！［逻辑NOT］、＜ ＜＝ ＞ ＞＝ ＝＝ ！＝ ［比较］、＝［代入］。 |
函数 | ABS( )[绝对值]、SQRT( )[平方根]、LN( )LOG( )[对数]、SIN( )、COS( )、TAN( )[三角函数]、ASIN( )、ACOS( )、ATAN( )[反三角函数]、SINH( )、COSH( )、 TANH( )[双曲线函数]RAND( )[随机函数]、EDGE( )[Logic Change Extraction]、 TRUNC( ) FLOOR( )[整数]、ISINF( )[无穷大判断]、ISNAN[非数判断] |
条件 | IF-THEN-ELSE |
