产品简介
C16090系列成像芯片模块具有InGaAs面阵成像传感器，产品包括驱动电路，温度控制器，高速通信控制器等。InGaAs面阵成像芯片输出的模拟视频信号最终数字信号输出。驱动电路包括模拟前端，A/D转换器，数字控制器。通过USB3.1接口连接PC，可以配置各种设置，图像可以补偿，InGaAs面阵成像芯片的温度可以控制。
产品特点
▪ 结构紧凑
▪ InGaAs面阵成像芯片温度可以控制
▪ 兼容C-mount镜头
▪ USB3.1接口
主要应用
▪ InGaAs面阵成像芯片评价
▪ 近红外成像获取

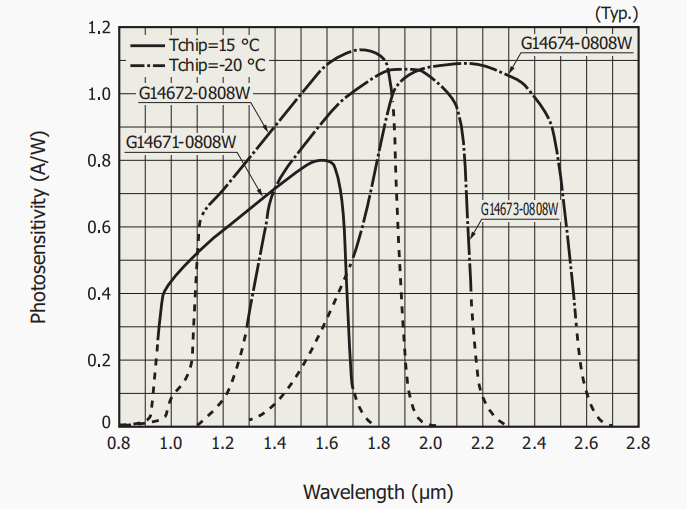

光谱响应曲线
型号选择
型号 | InGaAs面阵芯片 | ||||||
芯片型号 | 光谱范围(μm) | 像素数 | 像元尺寸(μm) | 像素间隔(μm) | 成像面积(mm) | 制冷 | |
C16090-01 | G14671-0808W | 0.95~1.69 | 320×256 | 20×20 | 20 | 6.4×5.12 | 二级TE制冷 |
C16090-02 | G14672-0808W | 1.12~1.85 | |||||
C16090-03 | G14673-0808W | 1.3~2.15 | |||||
C16090-04 | G14674-0808W | 1.7~2.55 | |||||
参数指标
参数 | 指标 |
A/D分辨率 | 16bit |
输出接口 | USB3.1 Gen1(数据传输速度：5Gbps) |
内/外触发模式 | 内触发模式：无外触发自由模式 外触发模式：与外触发信号同步，上升和下降沿可选。触发电平：TTL(0/3.3V) |
制冷温度 | -20~+15℃ |
温度控制 | 以每1℃设置 |
接口切换 | 4接口，1接口切换 |
工作频率 | 50MHz |
最大帧速 | 509帧/秒 |
噪声 | 28.5ADU |
动态范围 | 1500 |
镜头卡口 | C-mount |
