C12741-11是一款采用640×512像素InGaAs传感器的近红外相机。-70℃的Peltier冷却显著地降低了暗电流，从而提高了成像质量，允许长曝光时间成像。与CCD或CMOS相机不同，C12741-11信噪比高从而可以探测微弱红外光。这使得它适合于半导体晶片检查，太阳能电池评价和光通信设备分析等。
主要特点
▪ 分辨率：640×512像素
▪ -70℃ Peltier冷却（水冷）下的低暗电流
▪ 可在风冷和水冷间切换
主要应用
▪ 太阳能电池评价
▪ 半导体故障分析
▪ LED故障分析
▪ EL/PL图像采集
▪ 光通信设备分析
▪ 无创体内成像

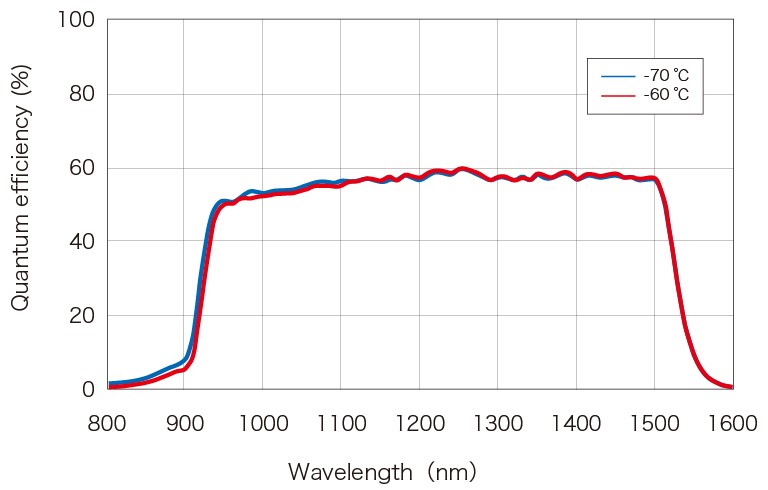

光谱响应曲线
参数指标
产品型号 | C12741-11 |
成像设备 | InGaAs sensor |
有效像素数 | 640×512 |
像素尺寸 | 20μm×20μm |
有效面积 | 12.8mm×10.24mm |
满阱容量 | 300,000 electrons |
读出速度 | 7.2 frames/s |
读出噪声 | 500 electrons rms |
曝光时间 | 138.5 ms to 10 s (at Rolling shutter mode) |
100 μs to 10 s (at Global shutter mode) | |
冷却方式 | Forced-air cooled / Water cooled |
冷却温度 | −60 °C (Forced-air cooled) |
−70 °C (Water cooled) | |
暗电流 | 300 electrons/pixel/s (Air cooled (cooling temperature: -60 °C) typ.) |
130 electrons/pixel/s (Water cooled (cooling temperature: -70 °C) typ.) | |
图像拼接 | 2×2，4×4 |
相机控制 | CameraLink |
外部触发模式 | Edge trigger, Level trigger, Start trigger |
外部触发输入 | Yes |
外部触发信号路径 | SMA / CameraLink I/F |
触发延时 | 0 to 10 s (in 10 μs steps) |
触发输出 | 3 programmable timing outputs, Trigger ready output, Global exposure timing output |
外部信号输出路径 | SMA |
图像处理功能 | Background subtraction, Shading correction |
外部控制接口 | CameraLink |
接口 | CameraLink base configuration |
软件接口 | DCAM-SDK |
连接器 | Mini-Camera Link |
A/D转换器 | 16bit |
镜头卡口 | C-m+B53:C75ount |
