产品简介
背照式薄型封装ORCA-Fusion BT是科研级CMOS相机的巅峰之作，拥有无与伦比的参数性能如超低读出噪声、超快帧速、超高量子效率、CCD般的均匀性。并且其光子探测以及收集效率之高也达到了令人赞叹的水平，即使在超短时间内只有少量的光子信号发射，该款相机也可以第一时间实现信号捕捉，为客户呈现极具视觉冲击力的高信噪比图像。ORCA-Fusion BT是滨松超高科研能力以及超高产品质量的体现，是广大客户科研实验路上的首选。
▪ 极低的读出噪声 ▪ 宽光谱范围内超高的量子效率 ▪ CCD般的均匀性 ▪ 高读出噪声像素最小化 ▪ 高动态范围 ▪ 3种读出速度可选 ▪ Lightsheet读出模式 ▪ 5.3 Megapixels ▪ 兼容USB 3.0与高速CoaXPress接口 ORCA-Fusion BT在实用性、功能性、灵敏度以及速度等方面具有无与伦比的优势，完全可以替代昂贵的EM-CCD相机。 ▪ 分辨率更高 ▪ Binning模式更加灵活多样 ▪ 无放大或者冗余噪声 ▪ 超高动态范围 ▪ 超宽视野
ORCA-Fusion BT与其他BT CMOS相机优势对比
ORCA-Fusion BT与EM-CCD相机优势对比

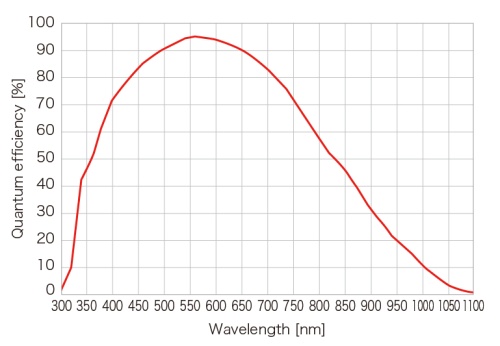

光谱响应
低光激发下的延时活细胞成像
主要应用
▪ 宽场荧光成像
▪ 活细胞成像
▪ 转盘式共聚焦显微镜
▪ Lightsheet显微镜
▪ 超分辨成像
▪ 膜电位成像成像
▪ 光遗传学
▪ 单分子跟踪
▪ 计算成像
▪ 量子计算
参数指标
参数 | 指标 |
型号 | C15440-20UP |
芯片类型 | sCMOS |
量子效率 | 95%@550nm/ 72%@400nm/ 83%@700nm/ 58%@800nm |
分辨率 | 2304×2304 |
单像素尺寸 | 6.5μm×6.5μm |
有效面积 | 14.976×14.976mm |
读出速度 | Fast scan: 89.1 fps(@2304 x 2304 pixels, 16 bit , USB3.0) 32.6 fps(@2304 x 2304 pixels, 16 bit, CoaXPress) |
读出噪声(rms) | Fast scan:1.4 electrons/ Standard scan: 1.0 electrons/ Ultra-quiet scan: 0.7 electrons |
满阱容量 | 15 000 electrons |
动态范围 | 21 400:1 (Typ.) |
位深 | 16bit/12bit/8bit |
制冷方式 | 强制风冷/水冷 |
制冷温度 | -8℃（强制风冷）/-8℃（水冷）/-15℃（最大水冷） |
暗电流 | 0.5 electrons/pixel/s(-8℃)/ 0.3 electrons/pixel/s(-15℃) |
DSNU | 0.06 electrons rms |
PRNU | 0.06% rms |
曝光时间 | Fast scan:17μs-10s/ Standard scan: 65μs-10s / Ultra-quiet scan: 280μs-10s |
输出接口 | CoaXPress/USB3.0 |
镜头接口 | C-mount/ F-mount |
