意大利LaserPoint公司是一家专业研发和生产激光功率计和能量计的公司，在激光功率计和能量计等产品领域拥有几十年的研发经验，其产品质量一流、可测波段涵盖紫外到中远红外几乎所有激光波长、可测功率可达数千瓦、能量可达数百焦耳，广泛应用于工业、医疗、科研等众多领域。Laser Point公司提供的探头主要有表面吸收热探头、体吸收热探头、准分子吸收体探头，光电探头以及位敏探头等。热电堆探测器不同于热释电探测器，该探测器寿命长，读数稳定，阈值高，寿命长，是功率探头的标准结构。而热释电探测器采用热释电材料，通常只用作测量能量的用途。Laserpoint的功率计也能用来测量单发或者重复频率非常低（≤1Hz）的单脉冲能量。

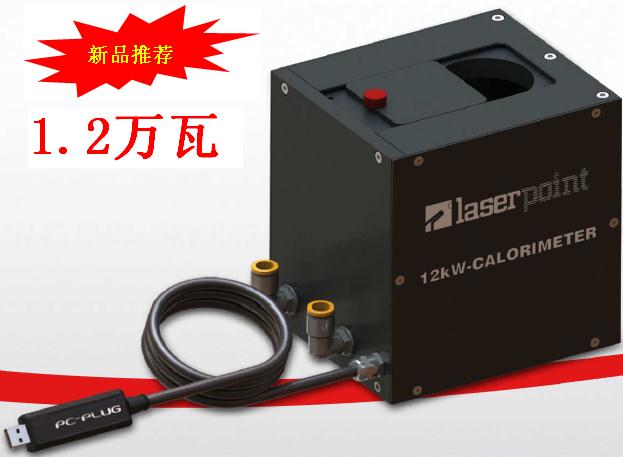

W12K-D55-SHC-USB直插式功率计
1.2万瓦超高功率/能量探头
LaserPoint公司最新推出1.2万瓦超高功率/能量探头W12K-D55-SHC-USB。
产品特点：
·无表头激光测量，通过USB连接PC
·PC端显示和分析测量数据
·水冷头，12KW连续使用
·SHC超硬膜层
·能量损伤阈值可达250 J/cm2
·抑制电磁干扰
技术指标：
最大连续功率 | 12kW |
最小连续功率 | 100 W |
功率分辨率 | 10 W |
吸收膜层类型 | SHC超硬膜层 |
波长范围 | 0.25-1.1µm ; 10.6µm (SHC) (a) |
最大平均功率密度 | SHC: 12 KW/cm² @ 1KW (Yag) |
校准精度 | ± 5% |
响应时间 (0-90%) | 5 sec. |
线性度 | ± 1% (b) |
探测直径 | 55 mm |
最小冷却 (@12Kw): | 水冷5 lit/min ( @ 22 C)(c) |
供电 | USB自供电 |
连接方式 | USB Plug |
线长 | 标准5m，可以要求更长线缆 |
注意 | a. 可以为 CO2, Yag, CO2和半导体激光器校准 |
位敏热电探头
该系列探头为四象限热电堆探测器，可以在测量功率的同时，也测量光斑位置，从而更有利于用户调光，准直，而且能节约设备成本。
型号 | 功率范围 | 最大瞬时功率 | 能量范围 | 有效口径 | 波长范围 | 位敏精度 |
QA10-D20-BBF | 10mW-10W | 15W | 50mJ-10J | φ20mm | 0.25-25μm | 0.1mm |
QA40-D25-HPB | 10mW-40W | 60W | 200mJ-40J | φ25mm | 0.25-11μm | 0.1mm |
QA-200-D40-SHC QA-200-D40-HPB | 100mW-200W | 250W | 1J-200J | φ40mm | 0.25-11μm | 0.1mm |
QW-1500-D40-SHC QW-1500-D40-HPB | 1W-1500W | 2250W | n.a. | φ40mm | 0.25-11μm | 0.1mm |
QW-3000-D55-SHC QW3000-D55-HPB | 1W-3000W | 4500W | n.a. | φ55mm | 0.25-11μm | 0.1mm |
QW-6000-D55-SHC | 1W-6000W | 9000W | n.a. | φ55mm | 0.25-11μm | 0.1mm |
位敏探头主要用在需要关注光斑漂移，例如光路对准的实验中，是位敏探测功能和功率测量功能的完美结合。
表面吸收热探头
-最大可测6000W高功率工业激光
-探测面积最大可到70 mm
-探测灵敏度可达10μW或2mJ
-高损伤阈值，功率密度12KW/cm2 以及能量密度 250J/cm2
-NIST标准以及 PTB标准
型号 | 功率范围 | 能量范围 | 有效口径 | 波长范围 | 制冷方式 |
A-02-D12-BBF | 100μW-200mW 10μW-20mW | n.a. | φ12mm | 0.19-25μm | 传导制冷 |
A-2-D12-BBF A-2-D12-HPB | 1mW-2W 100μW-200mW | 0.5mJ-2J | φ12mm | 0.19-25μm 0.25-11μm | 传导制冷 |
A-10-D12-HPB | 10mW-10W | 50mJ-10J | φ12mm | 0.25-11μm | 传导制冷 |
A-10-D20-BBF A-10-D20-HPB | 10mW-10W | 50mJ-10J | φ20mm | 0.19-25μm 0.25-11μm | 传导制冷 |
A-40-D25-BBF A-40-D25-HPB | 10mW-40W | 200mJ-40J | φ25mm | 0.19-25μm 0.25-11μm | 传导制冷 |
A-40-D40-HPB | 10mW-40W | 200mJ-40J | φ40mm | 0.25-11μm | 传导制冷 |
A-40/200-D25-HPB | 100mW-40W | 1J-200J | φ25mm | 0.25-11μm | 传导制冷 |
A-40/200-D40-HPB | 100mW-40W | 1J-200J | φ40mm | 0.25-11μm | 传导制冷 |
A-40/200-D60-HPB | 100mW-40W | 1J-200J | φ60mm | 0.25-11μm | 传导制冷 |
A-200-D25-SHC A-200-D25-HPB | 100mW-200W | 1J-200J | φ25mm | 0.25-11μm | 风冷 |
A-200-D40-SHC A-200-D40-HPB | 100mW-200W | 1J-200J | φ40mm | 0.25-11μm | 风冷 |
A-200-D60-SHC A-200-D60-HPB | 100mW-200W | 1J-200J | φ60mm | 0.25-11μm | 风冷 |
W-200-D40-SHC W-200-D40-HPB | 100mW-200W | 1J-200J | φ40mm | 0.25-11μm | 水冷 |
A-300-D60-HPB | 100mW-300W | 1.5J-300J | φ60mm | 0.25-11μm | 风冷 |
W-500-D70-HPB | 100mW-500W | 3J-500J | φ70mm | 0.25-11μm | 水冷 |
W-600-D30-SHC W-600-D30-HPB | 100mW-600W | 3J-600J | φ30mm | 0.25-11μm | 水冷 |
A-600-D40-SHC A-600-D40-HPB | 200mW-600W | 3J-600J | φ40mm | 0.25-11μm | 风冷 |
W-1500-D40-SHC W-1500-D40-HPB | 1W-1500W | n.a. | φ40mm | 0.25-11μm | 水冷 |
W-3000-D55-SHC W-3000-D55-HPB | 1W-3000W | n.a. | φ55mm | 0.25-11μm | 水冷 |
W-6000-D55-SHC | 10W-6000W | n.a. | φ55mm | 0.8-11μm & 10.6μm | 水冷 |
W12K-D55-SHC-USB | 200W-12KW | n.a | Φ55 | 0.3-1.1µm &10.6µm | 水冷 |
表面吸收探头是应用最广泛的功率探头，可承受最高的功率，最高可达9000W。最低功率量程200mW的探头在某些方面可以取代光电探头。

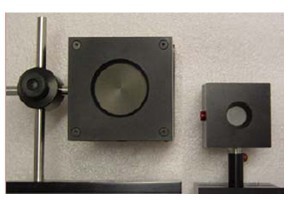

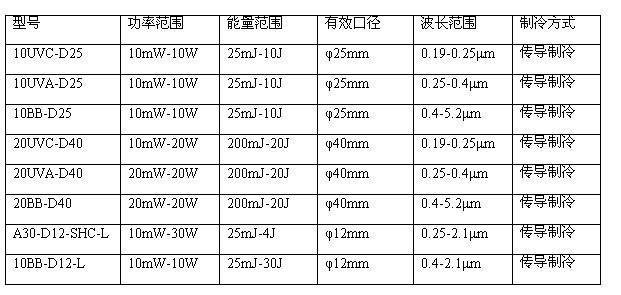

体吸收热探头
-用于测量高峰值激光和高能量脉冲激光
-可测量平均功率和单脉冲能量
-峰值功率损伤阈值可达100 GW/cm2
-能量损伤阈值可达4 J/cm2（纳秒脉冲）
-NIST标准以及 PTB标准
体吸收探头主要用于测量高峰值功率或者高脉冲能量的激光。例如灯泵Nd:YAG激光器等。
准分子吸收热探头
-最大可测600W高功率工业准分子激光
-探测面积最大可到60 mm
-探测灵敏度可达15mW
-高损伤阈值，功率密度20MW/cm2 以及能量密度 0.5J/cm2
-NIST标准以及 PTB标准
型号 | 功率范围 | 能量范围 | 有效口径 | 波长范围 | 制冷方式 |
A40-D25-EX | 10mW-60W | 200mJ-40J | φ25mm | 0.19-0.4μm (10.6μm) | 传导制冷 |
A40-D40-EX | 10mW-60W | 200mJ-40J | φ40mm | 0.19-0.4μm (10.6μm) | 传导制冷 |
A40/200-D40-EX | 100mW-200W | 1J-200J | φ40mm | 0.19-0.4μm (10.6μm) | 传导制冷 |
A40/200-D60-EX | 100mW-200W | 1J-200J | φ60mm | 0.19-0.4μm (10.6μm) | 传导制冷 |
A-200-D40-EX | 100mW-250W | 1J-200J | φ40mm | 0.19-0.4μm (10.6μm) | 风冷 |
A-200-D60-EX | 100mW-250W | 1J-200J | φ60mm | 0.19-0.4μm (10.6μm) | 风冷 |
A-300-D60-EX | 100mW-450W | 1.5J-350J | φ60mm | 0.19-0.4μm (10.6μm) | 风冷 |
A600-D40-EX | 100mW-800W | 3J-600J | φ40mm | 0.19-0.4μm (10.6μm) | 风冷 |
准分子功率计主要用于测量紫外激光和CO2激光的功率。

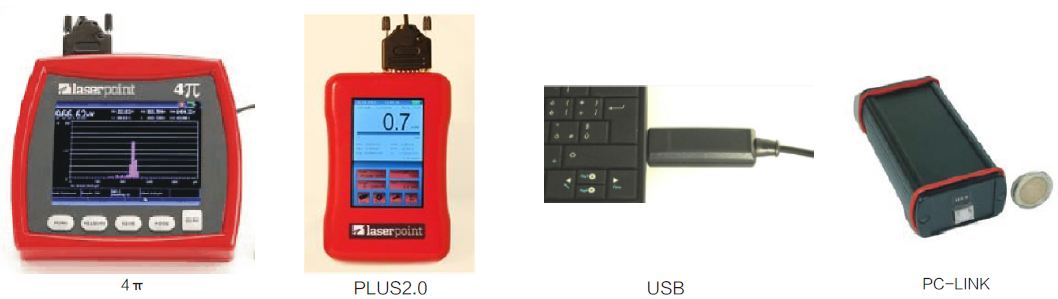

功率计/能量计表头
LaserPoint公司提供五种不同类型的表头来显示测量结果，用户可根据各自要求选配。
表头型号 | 4π | PLUS-USB | PLUS2.0 | LPM-OEM LPM-CE | PC-LINK |
可用探头类型 | 所有探头 | 所有热电探头（位敏探头除外） | 所有热电堆和光电探头 | 所有热探头 | 所有热电探头（位敏探头除外） |
显示方式 | 116x87mm的LCD触摸屏 | LCD | 95mm x 53mm的LCD触摸屏 | PLC | 电脑 |
输出接口 | USB | USB | USB | RS-232 | USB |
波长是否可选 | 是（可精确到1nm） | 是（只能在6个波长中选择） | 是（精确到1nm） | 否 | 是（只能在6个波长中选择） |
测量范围 | 50nW-10KW 1mJ-300J | 0.01mW-10KW 1mJ-300J | 0.01μw-10kw 1mj-600J | 0.01mW-10KW 1mJ-300J | 0.01mW-10KW 1mJ-300J |
可选择的6个波长是：
EXC : 针对紫外和准分子激光波段(250-350nm)
VIS: 可见光波段 (400-700nm)
LD: 半导体激光波段 (800-900nm)
Yag: Nd:YAG的1064nm
Erb: 掺铒激光的2943 nm
CO2: 二氧化碳（CO2）激光的10600nm
其中，PLUS2.0是LaserPoint公司最新推出的功率/能量表头，结构紧凑、触摸屏、使用方便、价格低廉。
PLUS2.0表头突出特点：
·最大功率10KW，单脉冲能量600J
·波长可选，精确到1nm
·4.3英寸多种颜色触摸屏
·W/cm2，J/cm2，全统计，缩放比例等
·兼容laserpoint所有热电探头和光电探头
·探头温度和过载报警
·探头校正数据信息
·数据记录到USB存储卡或PC
·锂电池续航9小时
PC-PLUG 表头是全新理念的表头，该表头把电路集成在记忆棒中，体积小巧，有USB和RS232两种型号可以选择。该表头使用方便，可直接将其插到电脑上，通过电脑软件来对探头进行控制，采集数据，并对数据进行分析，还能自动保存，对于长期监测激光稳定性的应用非常有用。
