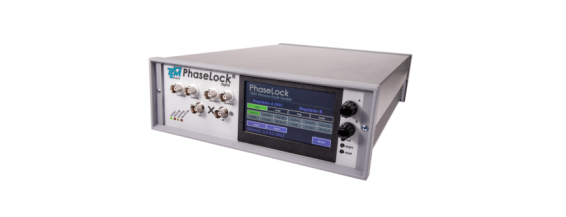

Phaselock激光锁相/锁模控制器：激光锁相装置（锁模控制电路）PhaseLock通过相位比较器鉴别相位误差，自动搜索检测有效锁点，采用双路PID反馈调节， 完成相位锁定。应用于连续激光器的光学频率锁相、飞秒激光器的脉冲包络相位控制、电子振荡器频率或相位稳定。

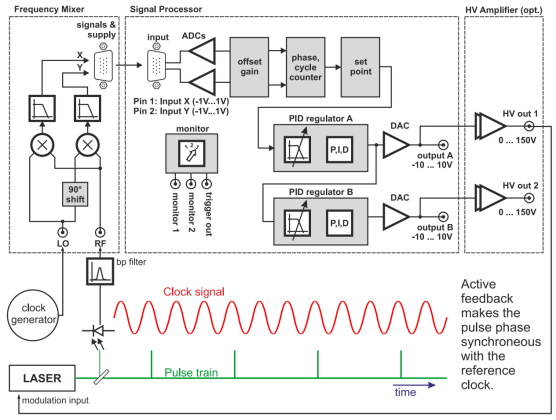

工作原理：




技术参数：



Signal input:

阻抗：

50 Ohm

频率范围:

20MHz…1GHz(others on demand)

信号功率电平：

typ.0dBm(600mVpp),取决于应用

参考时钟功率电平：

+7…+10dBm(1.5…2Vpp)

采样率：

1.25MS/s

Over-all信号延迟：

<5μs

Outputs:

电压范围：

+/-10.0V at 1 kOhm load

阻抗：

50 Ohm

Phase detector：

相位分辨力：

2pi/65536=0.005°

相位调制范围：

+/-2pi x 32768=11796480°

截止频率：

300kHz

Supply:

电压范围：

100…240VAC,50…60Hz

功率损耗：

Typ.<10W,(20W with HV option)

Housing:


Desktop electronics:

88mm x 260mm x 373mm(H x W x D)

RF mixer(separate):

60mm x 130mm x 180mm

Disply:

尺寸：

4.3''(11cm)

分辨率：

480 x 272,16-bit color

Technology:

resistive touchscreen,LED backlight
