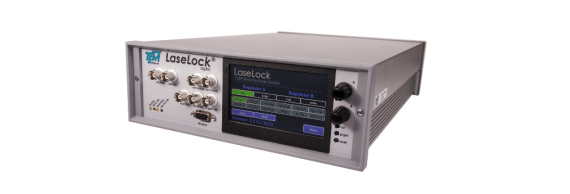

LaseLock激光稳频/锁频模块：是全数字独立的激光稳频电子设备，应用于半导体激光器，染料激光器，钛宝石激光器或者光学振荡器。该设备拥有Side-of-fringe和Top-of-fringe两种锁频模式，包括两个独立PID调节器，锁点有效探测和自动搜索功能。

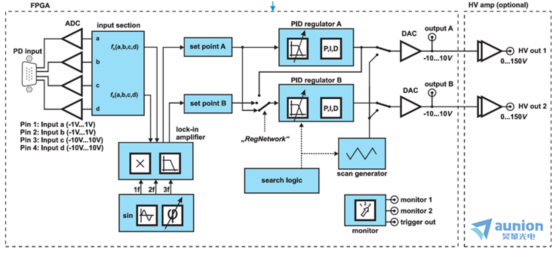

工作原理：




技术参数：



Signl Input:


阻抗:

1MΩ

电压范围：

-1.0—1.0V（fast inputs）
-10.0V—10.0V（slow inputs）

带宽：

300kHz

采样率：

2.5MSps(fast inputs)
192.308kSps(slow inputs)

Outputs:


低电压范围：

-10.0V—10.0V at 1kΩ load

高电压范围：

0—150V 200mA continuous,900mA peak

阻抗:

50Ω

采样率：

2.5MSps

Lock-In amplifier:


调制频率：

0.1Hz—1MHz

相位调节：

0—360°

截止频率：

25Hz—859kHz

Twin PID regulator:


Combinations:

independent/parallel/series

Over-all delay:

approx.2μs

Scan generator:


输出频率：

0.1Hz—20000Hz（triangular or sawtooth shape,TTL trigger output）
