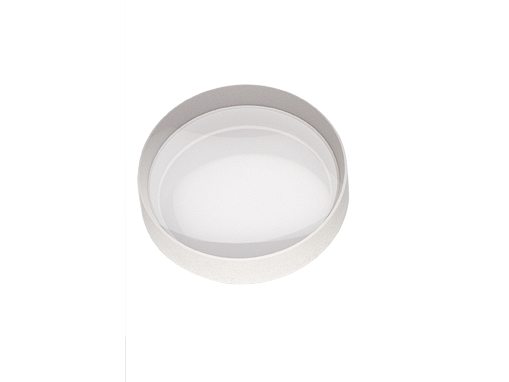

无镀膜N-BK7平凹透镜旨在满足苛刻的激光束扩展应用。
无镀膜平凹透镜，应用于光束扩展
精密N-BK7光学玻璃基板
表面不规则度≤λ/4，划痕小于0.04mm、麻点小于0.02mm
适合不同镜头尺寸的标准焦距
RoHS认证
产品规格

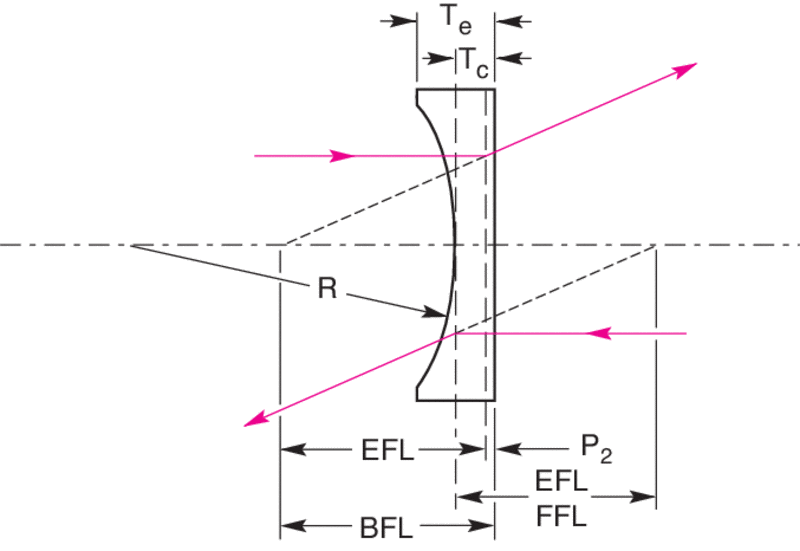

透镜形状：Plano-Concave
透镜材料：N-BK7
增透膜：Uncoated
表面质量：40-20 scratch-dig
表面精度，不规则性：λ/4
表面精度（光圈）：1.5 λ
对中：≤3 arc min
倒角：0-0.8 mm face width
倒角公差：45° ±15°, typical
焦距公差：±1 %
直径公差：+0/-0.1 mm
中心厚度公差：±0.1 mm
通光孔径：≥central 90% of diameter
清洁：See How to Clean Optics
特征
适合可见光和近红外应用的N-BK7基片

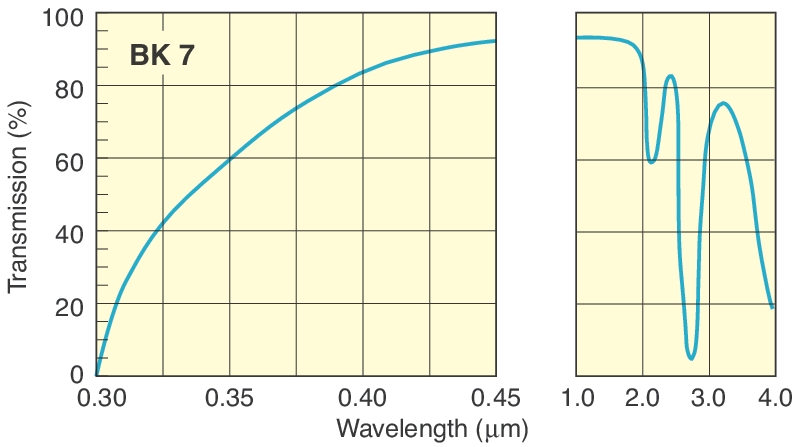

N-BK7是一种优异的透镜材料，适用于大多数可见光和近红外的应用。它是常见的硼硅酸盐光学冕玻璃，可提供 ji 好 的性能且价格适中。它的均匀性高，气泡和夹杂物含量低，制造简便，已经成为透射光学元件的 ji 佳 选择。N-BK7也相对较硬，并具有良好的抗划伤性。BK 7材料的透射范围是380至2100 nm。不建议将其用于温度敏感的应用场合，例如精密反射镜。想了解更多的相关信息，请参阅光学材料技术小结。
未镀膜的精密平凹透镜表面
我们未镀膜的精密平凹透镜经过抛光具有严格的公差，可很大程度地减小波前畸变。严格的表面质量公差使散射和不 bi 要 的衍射效应被降到了 zui 低。这些透镜具有40-20 划痕-麻点的表面质量和精度为1.5λ 的表面光焦度。想了解更多的相关信息，请参阅光学表面技术小结。
未镀膜透镜的优势
未镀膜的透镜被用于光学系统和设备中，主要是因为它们具有极宽的波长范围，高的损伤阈值比，并且无需镀膜因而总会比镀膜的透镜更便宜。此外，未镀膜的透镜使相机中的图像看上去更“复古”，这在影院电影制作中正变得越来越流行。
标准化的平凹透镜焦距
我们平凹透镜的标准 you 效 焦距提供了一种系统方法，允许不同尺寸和材料的透镜互换，而无需对光学系统进行其他改变。

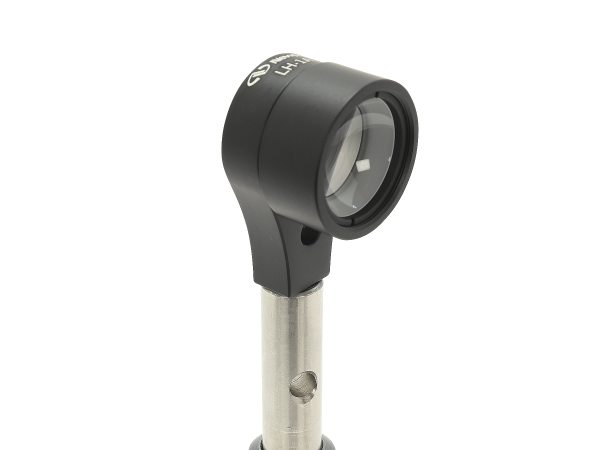

带镜筒的安装版本
透镜可以被安装到LT系列的镜筒中，以构建复杂的光学系统或快速连接到其他带螺纹孔的透镜调整架：A-Line™系列固定透镜的调整架或可调式透镜定位器（带螺纹适配器）。为便于透镜安装，可使用LT-WR系列活动扳手。

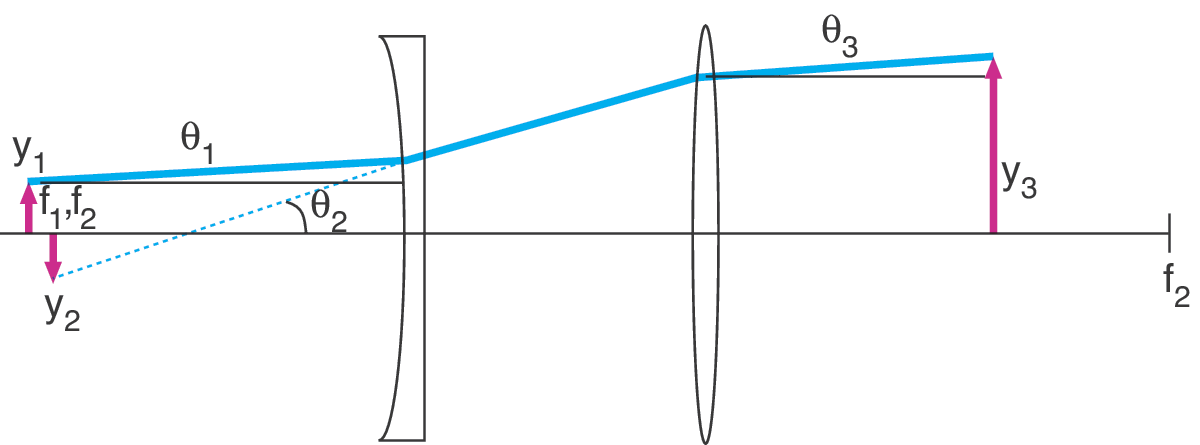

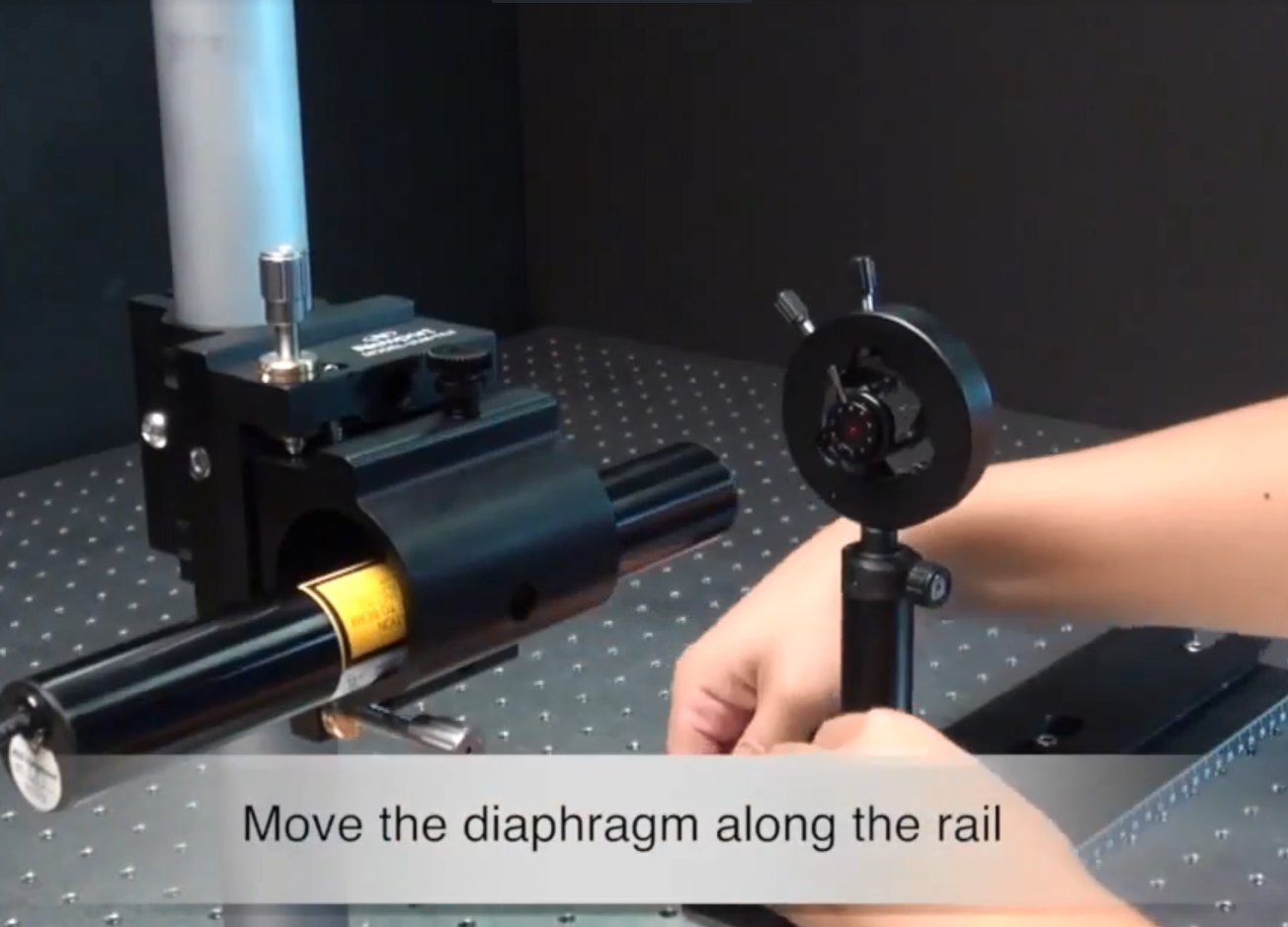

使用平凹透镜扩展激光束
作为一个应用示例，考虑使用光束直径为0.63 mm且发散度为1.3 mrad的Newport R-31005 HeNe激光器。请注意，这些参数是光束直径和全角发散角，所以在我们的图形符号中，y1=0.315 mm和θ1=0.65 mrad。为了将光束大小扩束十倍，同时将发散角减小十倍，我们可以选择焦距f1 = -25 mm的平凹透镜KPC043 和焦距f2 = 250 mm的平凸透镜KPX109。由于实际真实的透镜与薄透镜在某种程度上有所不同，因此这对透镜之间的间距实际上是后焦长的总和（BFL1 + BFL2 = -26.64 mm + 247.61 mm = 220.97 mm）。扩展后的光束直径为：2y3 = 2y1f2 / | -f1 | = 2*(0.315 mm)*(250 mm) / |-25 mm| = 6.3 mm。发散角为：θ3=θ1| -f1 | / f2 =(0.65 mrad)*| -25 mm | / 250 mm = 0.065 mrad。为了使像差 zui 小，zui 好 将平凹透镜用作负透镜，将平凸透镜用作正透镜，并使平表面彼此面对。为了进一步减小像差，仅应运用透镜的 zhong 央部分，因此选择大尺寸的透镜通常会是个好主意。这种扩束器被称为伽利略式扩束。
