洛匈偏振器是由两个双折射材料棱镜光胶在一起。在普通折射率下，寻常光束和非寻常光束在第一棱镜中沿光轴共线传播。当普通光束进入第二个棱镜时，其折射率相同，并继续保持不变。折射角在双折射材料与空气出口表面进一步增加。可根据需要为特定波长设计任意分离角度。石英洛匈棱镜 Quartz Rochon Polarizer的设计原理和选型：

一、设计原理

1. 晶体特性

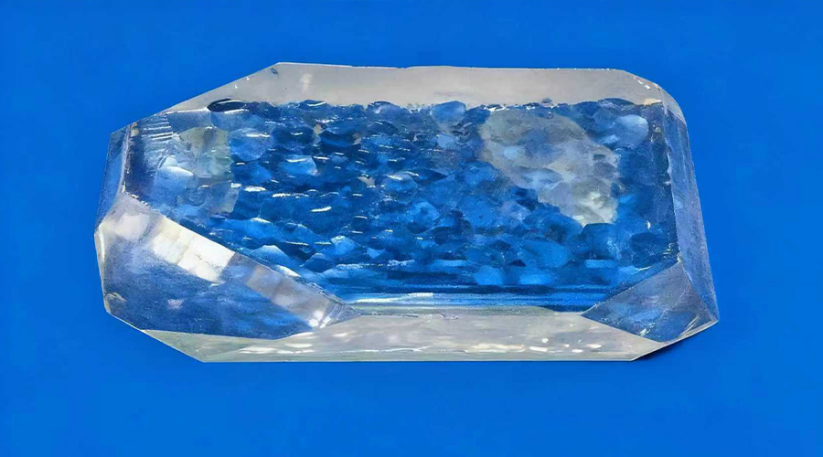

石英为正单轴晶体，，透光波段200~2300nm，适配紫外边缘、可见光、近红外。

2. 结构构造

两块直角石英棱镜斜面贴合拼接，光轴相互垂直，光线垂直端面入射。

3. 分光原理

· 入射光在第一棱镜分解 o、e 光同向传播

· 跨界面偏振属性互换，折射率突变

· o 光沿入射轴线直线出射无偏折，e 光固定角度偏移分开

· 区别沃拉斯顿：仅单束偏折，光路同轴性更好

4.  分离角公式

532nm 双折射，同等顶角下分离角偏小；顶角越大、波长越短，偏角越大。

二、核心设计参数

· 工作波段：最优 220~2000nm，193nm 深紫外透过不足，不适用

· 分光夹角：常规 0.4°~2.5°，可定制顶角调整角度

· 光学指标

消光比：常规，精密级

损伤阈值：1064nm 约

面形精度：标准，精密检测

· 贴合工艺

光胶：无胶层，高功率、短波光路使用

胶合：经济型，仅限可见光低功率场景

· 通光孔径：常用 Φ6/8/10/15/20mm，光束预留 1.2~1.5 倍余量

三、同类型棱镜参数对比

四、标准型号与参数（福州呈欣光电可量产提供）

呈欣光电提供的型号:

RCP90系列：φ6 ~50mm，230–2300 nm，1°@1064 nm，消光比 < 5×10⁻⁴。

四、典型应用场景

1. 常规激光光路

可见、近红外激光器偏振筛选、光束取样，同轴光路适配性强。

2. 光学检测仪器

镜片应力检测、外观瑕疵筛查、偏振成像、光路基准校准。

3. 科研教学设备

偏振光学实验、干涉测量、基础分光演示元件。

4. 光纤通信光路

偏振态调控、光信号分束、无源光路耦合。

5. 中小型光学模组

民用传感、成像设备、低成本偏振控制系统。

五、选型要点

1. 工作波长＜220nm，禁止选用石英，更换 MgF₂材质。

2. 要求大角度分光，优先选 α-BBO 洛匈棱镜。

3. 高功率激光工况，务必选用光胶结构，防止胶层老化损坏。

4. 预算有限、同轴光路、常规偏振分光，石英为性价比首选。

5. 按实际波长匹配对应增透镀膜，降低反射损耗。
