在半导体、激光加工、安检行业,滨松的核心光技术如此发力

2024-01-29

浏览量(497)

自1953年成立以来,滨松公司一直积极投入与人们日常生活息息相关的领域。从扫地机器人到LIDAR小车,从可穿戴健康监测设备到健康随时报警器,再到用于检测晶圆等产品的半导体失效分析设备,滨松公司在半导体制造、健康监测,激光加工,智能设备以及未来的太赫兹等应用领域持续创新,致力于为人们的生活带来便捷与创新。


接下来小编会与大家共同分享,在此次光子展中滨松的半导体应用,激光加工应用,X射线应用等相关产品如何将光技术融入我们的日常生活,为我们的生活带来便捷与希望。
半导体制造行业


在信息时代的大潮中,半导体成为了不可或缺的基石,如同粮食对于工业的重要性,它是电子设备的心脏,深深影响着我们的生活。从尖端的科技领域到日常生活的方方面面,半导体无处不在。比如,半导体芯片在智能汽车、5G通信、航空航天、国防军工、医疗卫生等领域中发挥着关键作用。滨松,一直致力于半导体产业的发展,通过自主研发,推出了多款创新产品,满足各种应用技术的需求。例如,一款独特的电离静电消除器,它能在低到高真空级别下工作,无需吹气。此外,还有用于检测micro LED晶圆的系统、高精度高速膜厚测量仪、丰富的光谱仪产品线以及小型化高输出的UV-LED单元等。那么,这些产品在实际使用中有哪些独特的优势和表现呢?让我们一探究竟!


VUV电离器静电消除器



VUV静电消除装置,真空静电消除器是使用“光离子化”来应用真空紫外光去除静电的静电电荷去除器。这种创新的离子化方法利用真空紫外光的独特功能来消除真空(减压状态)中不需要的静电电荷,这是此前一直无法实现的。主要用于消除工业生产过程中真空的静电,例如半导行业,LCD行业以及其他自动化工序的关键工艺中。


产品特点:

■可真空中和 、高水平的静电消除性能(0 V静电消除);

■不需要吹气 、支持低到高真空级别;

■防止反向充电,无粉尘产生。


MiNY®PL:微型LED PL测试仪




MiNY®PL 是一种使用光致发光 (PL) 测量方法的微型 LED 晶圆检查系统。MiNY®PL是一种独特的二维成像技术,不必使用光谱仪,就可以一次性计算出平面内的发光波长。主要应用于Micro/Mini LED产品的发光和波长异常的检测中,可以在产品出现缺陷问题时帮助客户进行精准、快速定位。



产品特点:

■能够检测到仅通过外观检查无法发现的发光异常和波长异常;

■实现电致发光(EL)测试无法实现的详尽测试;

■通过在生产前进行检验来提高良率。


高精度膜厚测量仪



Optical NanoGauge 膜厚测量系统 C15151-01 是一种利用光谱干涉法的非接触式膜厚测量系统。这种大功率、高稳定的白光光源支持精确测量薄膜厚度,包括超薄薄膜(1 nm)。此外,光源的使用寿命为 10,000 小时,适用于在线操作。


产品特点:

■支持超薄薄膜测量(1 nm甚至更换激光器后更低);

■高度精确(测量重复性:0.1 nm以下);

■采用大功率白光光源;

■使用寿命长(维护周期1年以上)。


光谱仪



光谱分析是物质分析中的一种重要方法,在工业,农业,环境,食品,医药和制药等领域中的应用都十分普遍,而光谱仪则是长期征战于第一线的核心器件之一。针对于光谱仪来说,滨松可谓是拥有各种型号不同性能的全线产品。并且就连光谱仪需要的软件滨松也在近期有了升级,”尖雀“光谱仪软件全新亮相。


1、滨松超小型光谱仪家族全亮相,满足不同波段需求(可量产)

2、从图像传感器到微型光谱仪的进阶之路,滨松有话说

3、滨松光谱仪软件升级了,诚邀测试反馈

4、三招提升光谱仪信号质量



LIGHTNINGCURE®LC-L5G线性照明型UV-LED单元



滨松 LIGHTNINGCURE LC-L5G 系列是线性照射型 UV-LED 光源系列,有多种波长范围如365 nm / 385 nm /395 nm / 405 nm可供选择,具有许多出色的特点,如小型化、重量轻、高输出和大片照射区域,使其成为包括 UV 印刷、UV 涂布和 UV 粘合剂固化各种用途的理想选择


为了实现最高的 UV-LED 光源性能,滨松采用了名为 ThoMaS 的专利型空气制冷法,名为 HANCE (*1) 的专利型氮气吹扫法,以及可延长产品保修期的保修延期选项 ALiCE。

*1:ThoMaS 和 HANCE 仅适用于 GH-103A 型号。



激光加工行业



在当今高速发展的科技时代,激光技术已经渗透到各个领域,尤其在中国制造2025的大背景下,它已成为不可或缺的重要支撑。从晶圆切割、手机屏幕粘贴,到玻璃切割、塑料焊接以及表面处理,激光技术的身影无处不在。

众所周知,半导体激光器因其大输出功率、低价格的优势,使得激光器处理的用途越来越广泛。但随之而来的是可靠性和质量控制的担忧,成为了阻碍其普及的难题。对此,滨松认为激光器处理过程的稳定性与视觉控制是消除这些担忧的关键。如今,滨松光已经将半导体激光器应用于各类产品中,从研发到生产现场,无一不是它的用武之地。


SPOLD®ld辐照光源L13920系列



印刷电子是通过印刷制造电子电路的技术,只需将设计好的电路用金属纳米油墨印刷在衬底上,加热(烧结)即可制成电子电路。金属纳米油墨加热(烧结)过程的热源可以采用滨松的SPOLD辐照激光产品,使用激光束照射金属纳米油墨加热,使金属纳米颗粒粘合在一起进行烧制。

产品特点:

■由于只有激光应用的纳米墨水被加热和烧结,它几乎不影响周边;



■即使是不耐热的材料也可以用作基板;



■可以节省电力,因为电路可以只使用能量来加热工件;



■由于从电到激光的高转换效率,卓越的能源效率(电光转换效率:60%或更高)。

硅基液晶-空间光调制器


滨松LCOS-SLM 是反射空间光相位调制器,可自由调制光相位,而激光的光相位由液晶调制。光的波前控制可应用于光束光刻、像差校正。并且滨松最近也发布了最新款SLM,通过应用我们专有的热设计技术和改善散热性能,我们能够将耐光性能提高到世界级的700 W(大约是以前型号的3.5)配合大功率激光,可实现灵活、高精度、高效率的加工,点击此处了解新品详情针对于SLM需要的代码,滨松现在也免费提供给大家,详情可以点击此处了解。

iPMSEL  可积相位调制表面发射激光器


iPMSEL全称是Integrable Phase Modulating Surface Emitting Lasers,是滨松开发的一种芯片大小的光源,可以从半导体芯片直接控制光束输出,可集成相位调制表面发射激光器,通过超小模式光源实现自然立体显示。由于它们的精细性,集成是可能的,并且在未来,正在进行的技术目标是将大量光束转向灵活的方向。


安全检测产业


随着世界各地海关港口、民用航空和交通运输的飞速进步,人们对安全的重视程度与日俱增,安检市场也因此蓬勃发展。在这样的背景下,快速、准确地识别和应对危险因素变得至关重要。滨松凭借其独特的X射线技术,精心打造出微焦点射线源和相关的X射线探测器,广泛应用于无损检测等关键领域。这些产品不仅代表了滨松的技术实力,更为安检行业树立了新的标杆。

低真空操作离子探测器



机场安检拥堵、漫长的排队等待,让人疲惫不堪?这一切都因为传统的检测方式太粗糙,许多细小的物件常常被遗漏,导致误报频发,而重复检测又耗费大量时间。那么,有没有一种方法能解决这个问题呢?答案是肯定的!低真空操作离子探测器就是救星!只需将检测板与待测物品轻轻一碰,然后立即放入检测设备中,即可迅速完成安全检测。这种高科技设备不仅对目标材料极其敏感,而且还能大大简化检测流程,再也不用为机场安检排队而烦恼了!

X射线检测


X射线可以穿透普通可见光无法穿透的物质,穿透能力与X射线的波长及穿透材料的密度、厚度有关。X射线波长越短,穿透率越高;待测物密度越低且厚度越薄,X射线穿透就越容易。X射线成像的基本原理便是根据X射线的特性以及零件的密度和厚度的差异来进行。可以清楚地观察内部而不损坏物体,因此在广泛应用于安全检测。



滨松在X射线方面所具有的成像能力,大家可以点击此篇文章如何获得一张满意的X射线图像(收藏就等于会了来了解技术原理解析,接下来从产品层面为大家进一步说明。


X射线源


对于要求高精度检测技术的X射线无损检测市场,例如越来越精细的电子设备和越来越多样化的食品,滨松通过提供广泛的X射线源和探测器来满足各种需求,在X射线无损检测中发挥关键作用。以下只是滨松部分线源的型号,如有需求可以在评论区留言,会有工程师与您联系。



详解:无损检测中的微焦点X射线源(MFX)



X射线探测器(一维成像)



适用于需要高速工作和高灵敏度在线成像用途的相机。传统的线阵传感器相机在高分辨率成像下具有低辉度,而 X 射线 TDI 相机则提高了图像辉度,从而增强了图像。最适用于线性移动物体成像或宽高比显著不对称的成像。另提供可在狭小空间内安装的垂直 X 射线 TDI 相机。

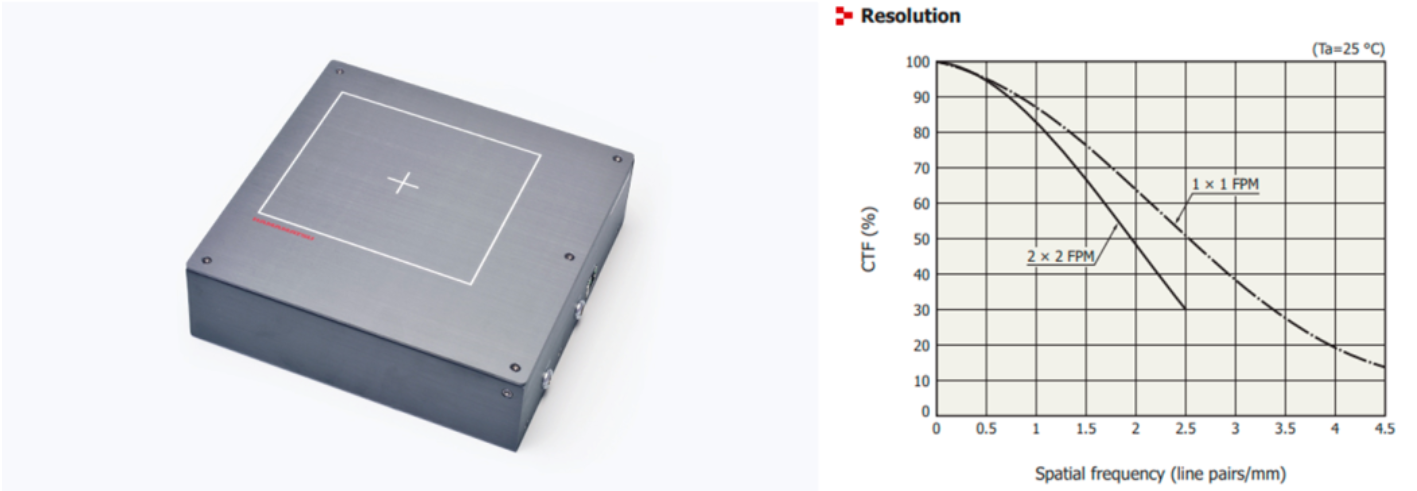

X射线平板传感器(二维成像)
将大面阵 CMOS 图像传感器和微光纤板与闪烁体 (FOS) 结合在一起的 X 射线平板传感器。可以采集百万像素级的高清数字视频和静态图像,而不会失真。平板传感器外形薄、重量轻,可轻松安装到其他设备中。

产品特点:

■ 高速成像;

■ 高X射线电阻;

■ 低噪音,低缺陷。

以上关于部分热门应用的相关介绍就到此结束,如果还有其他问题,欢迎评论区留言或者直接联系相关工程师获取技术支持。
