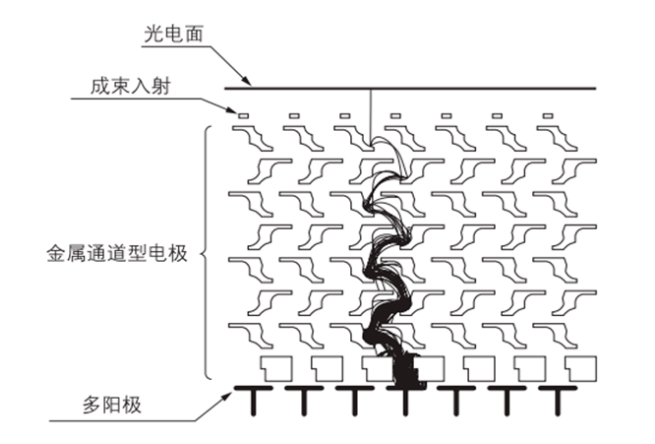

图2 金属通道式的光电倍增管

传统光电倍增管：传统的光电倍增管使用多级分离式打拿级，由于倍增级之间的间距比较大，电子飞行的路程比较长，所以上升时间和整个电子渡越时间都比较长。

多阳极光电倍增管：多阳极光电倍增管由于采用金属通道式的倍增级，结构比较紧凑，电子飞行时间比较短，时间特性可以得到一个很大的改善。

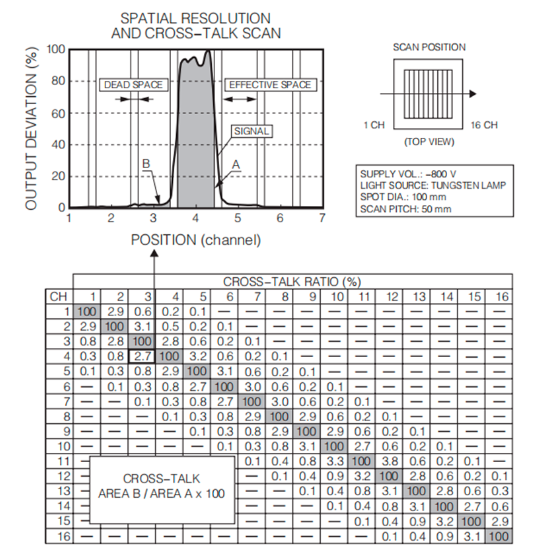

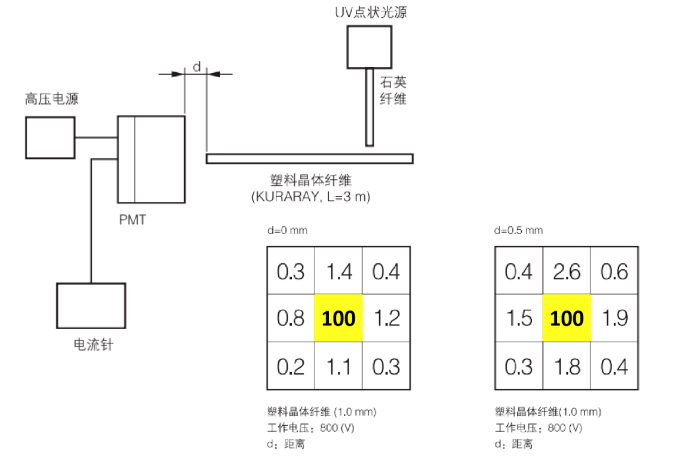

串扰特性是多阳极模块独有的特性。串扰是指当我们使用光电倍增管其中的某一个通道进行探测时，周围通道由于受到光串扰或者是电子串扰，引起周围通道也有信号输出的情况。其中，串扰与多个参数有关，一般来说，越远离探测通道的通道，串扰越低。同时，光源与阴极面之间的距离也会引起串扰的增加，一般距离越远，光束的发散范围越大，串扰也会相应的增加。

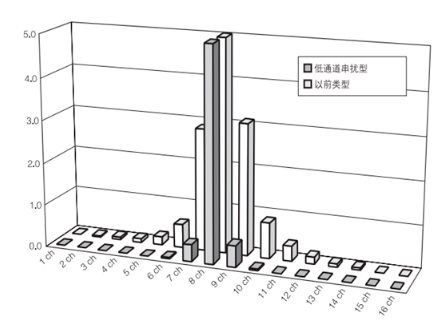

但是在一些16通道和32通道的线阵型多阳极光电倍增管中，我们通过在每个阴极面之间内置黑色隔离面板，并在每个阳极之间使用具有屏蔽功能的电极构造，可以有效地降低串扰。

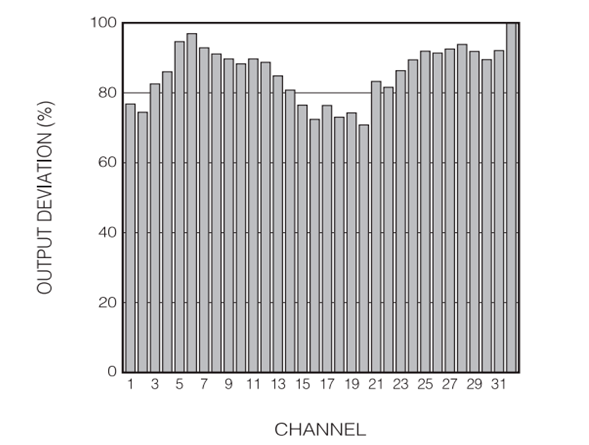

均匀特性也是多阳极光电倍增管模块独有的特性。均匀性是指当我们使用同一光源水平去测试每个光电倍增管通道的输出时，每个通道之间的输出差异。理论上，我们希望每个通道的输出都是一致的，但是由于倍增通道之间的增益离散性和串扰的影响，每个阳极之间的输出存在一定差异。

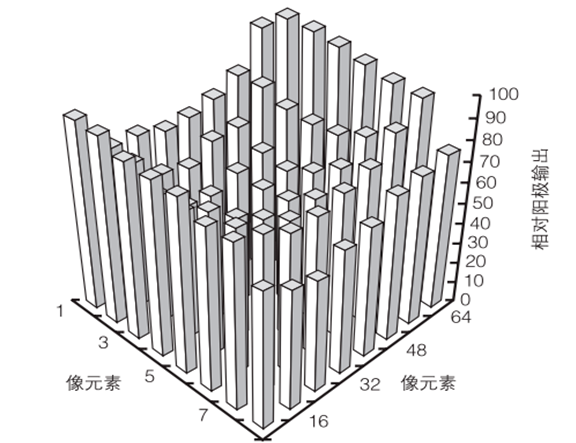

图8 面阵多阳极光电倍增管的阳极输出均匀性

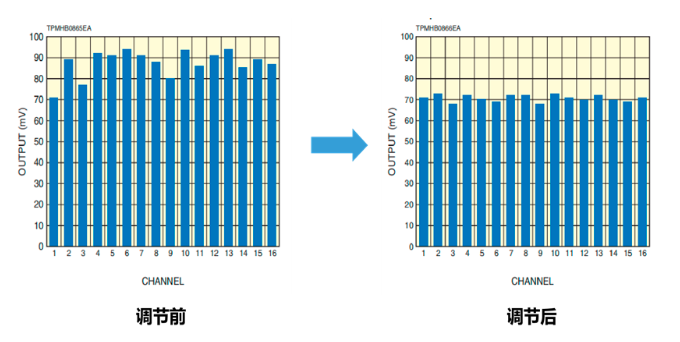

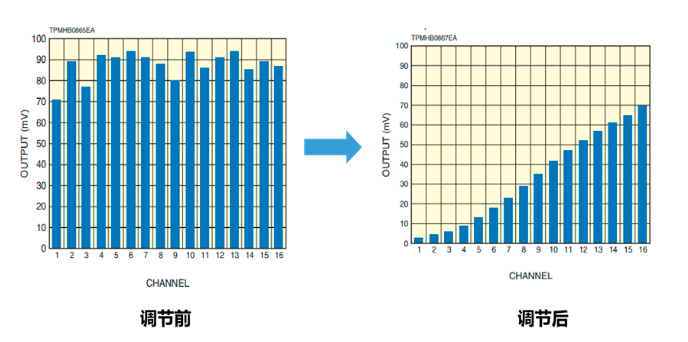

针对多阳极输出均匀性的问题，目前滨松的多阳极模块产品中，部分型号支持单独通道增益可调节功能，我们可以单独控制每个通道的增益，使他们的输出保持一致或者按照一定的输出比例输出。

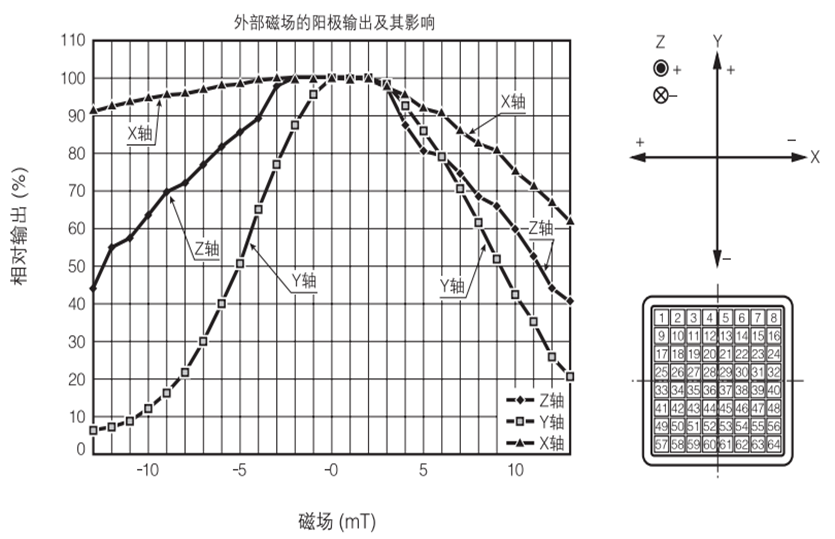

传统光电倍增管：传统光电倍增管由于整个阴极面和倍增级都是封装在玻璃管中，磁场的出现会影响电子的飞行轨迹。所以容易受到磁场的影响。

多阳极光电倍增管：多阳极光电倍增管，除了阴极面以外的其他部分都是使用金属外壳封装的，所以不容易受到磁场影响。
